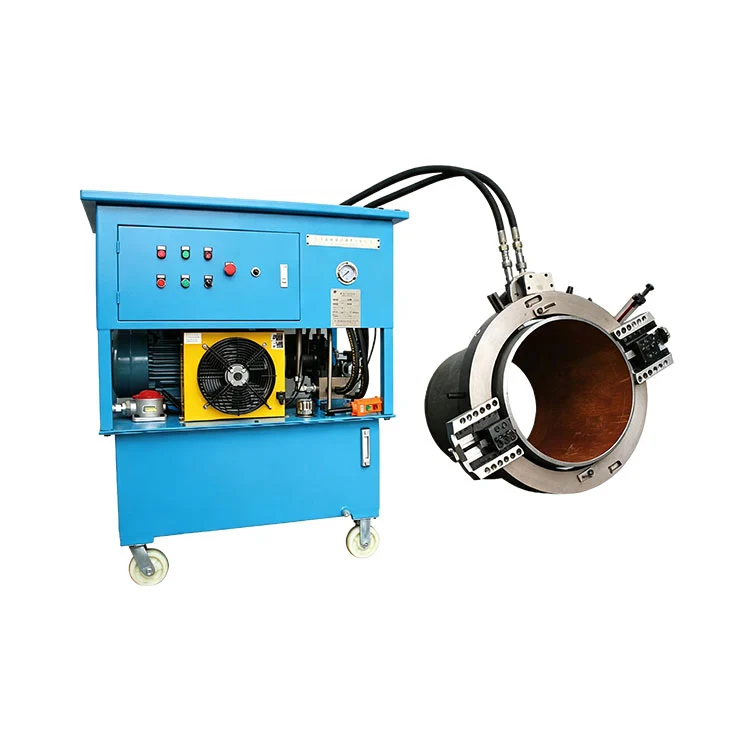

Станок для снятия фасок с гидравлическим приводом мощностью 15 кВт

Машина для снятия фасок с гидравлическим приводом мощностью 15 кВт обеспечивает предварительную сварку многопрофильных труб.максимальная толщина стены 120 мм.. Оснащенный высокоэффективным гидравлическим силовым агрегатом HB-15, он прост в использовании: задайте скорость при запуске и работайте без дополнительных регулировок. Высокая мощность, бесступенчатое регулирование скорости с помощью потенциометра и встроенная обратная связь по давлению потока обеспечивают стабильную работу системы. Обеспечивает гладкие разрезы для высококачественной сварки.

Особенности продукта

1. Высокоэффективная комбинированная обработка, формовка за один установ.

Крепится на внешнюю стенку трубы с помощью многоточечного зажима. Машина для снятия фасок с внешним приводом и гидравлическим приводом мощностью 15 кВт выполняет резку и снятие фасок одновременно за одну установку. Полностью холодная обработка сохраняет свойства материала труб неизменными. Автоматическая подача исключает ручную регулировку, обеспечивая высокую производительность и превосходное качество. Несколько профилей скоса (U-образная, одинарная V, двойная V, J-образная форма) доступны с индивидуальными фрезами.Резка без заусенцев и искаженийотвечают строгим требованиям к качеству сварки.

2. Широкая совместимость и гибкий выбор.

Охватывает трубы диаметром отот 10 мм до 2500 ммдля гибкого выбора модели. Обрабатывает трубы из углеродистой стали, нержавеющей стали, легированной стали, меди, алюминия, титана и пластика. Подходит для труб, сосудов под давлением и парогенераторов. Поддерживает нестандартные размеры и нестандартные фаски для проектов в нефтегазовой, атомной энергетике, фармацевтике, судостроении, металлургии и аварийно-ремонтных работах.

3. Эксплуатация в полевых условиях на открытых площадках

Легкая разъемная шарнирно-кольцевая конструкция обеспечивает быструю установку в любом месте трубопровода. Для простой регулировки требуется только один гаечный ключ. Безопасный режим работы:инструмент вращается, а труба остается неподвижной. Несколько вариантов мощности: двигатели с разным напряжением или приводы от двигателя для автономных полевых условий. Серводвигатели подключаются через быстроразъемные соединения для удобства Plug-and-Play.

4. Прочная конструкция для стабильной и долговечной работы.

Изготовлен из высокопрочного сплава высокой плотности. Комбинированные регулируемые подшипники с нагрузкой на шейку и усиленные нижние кольца подшипников повышают надежность. Сервопривод является дополнительным, чтобы обеспечить мощную и стабильную мощность. Разработан для обработки трубопроводов на месте эксплуатации и обеспечивает стабильную производительность резки в тяжелых условиях эксплуатации.

Технические характеристики

Знакомство с высокоэффективной силовой тележкой мощностью 15 кВт

HB-15 «Высокоэффективная гидравлическая силовая тележка» — это высокопроизводительный силовой агрегат, специально разработанный для станка для снятия фасок с гидравлическим приводом мощностью 15 кВт. Он совместим с основными отечественными и международными брендами оборудования для резки труб, включаяWACHS, Hydratight и Tritoo.

Используя регулируемый поршневой насос высокого давления и управление пропорционально нагрузке, система регулирует давление и расход в соответствии с условиями работы. Задержка реакции давления на нагрузку составляет примерно10 мс. Он повышает ударопрочность инструмента, продлевает срок его службы, снижает затраты и повышает эффективность. В то же время это снижает энергопотребление системы и выделение тепла в гидравлической системе, снижая потери мощности системы примерно30%.

Основные характеристики

● Простое управление:Выберите скорость после запуска для немедленного использования. Оптимальная производительность резки достигается без дополнительных регулировок.

● Мощный выход:Бесступенчатое регулирование скорости с помощью потенциометра. Встроенная система управления потоком и давлением с обратной связью обеспечивает плавную, безударную работу, стабильные результаты резки и снижает износ инструмента.

●Доступно несколько режимов управления для удобной работы в полевых условиях.

●Высокоточное пропорциональное управление с определением нагрузки снижает потребление энергии и выделение тепла, подходит для тяжелых условий работы.

●Устойчивые к высоким температурам уплотнительные материалы обеспечивают нормальную работу системы при температурах до75°С.

●Ключевые компоненты импортированы, чтобы обеспечить длительный срок службы и высокую стабильность системы.

Технические параметры высокоэффективного энергоблока мощностью 15 кВт

Таблица выбора диапазона резания

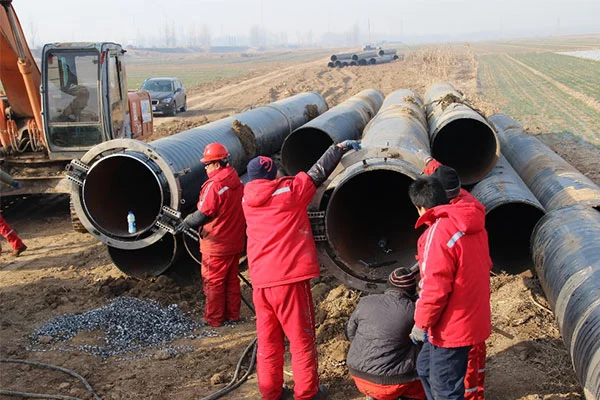

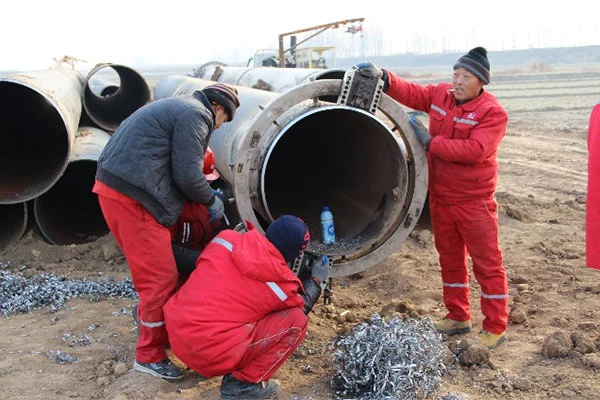

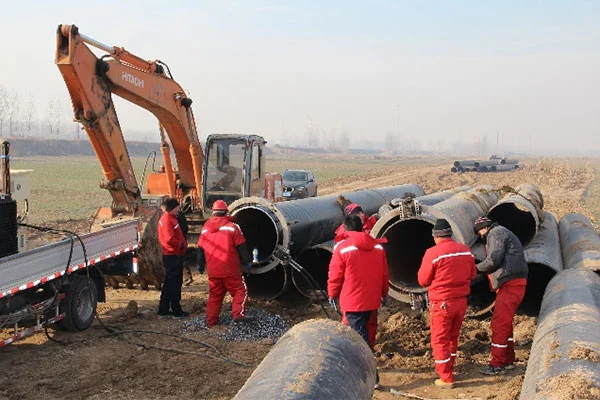

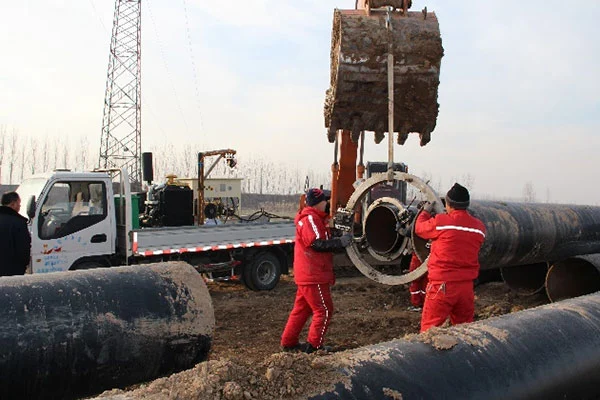

Инженерный кейс

Часто задаваемые вопросы

В: Как работает машина?

A: Машина для снятия фаски с гидравлическим приводом мощностью 15 кВт крепится к внешней стенке трубы для холодной обработки. Труба остается неподвижной, пока фрезы вращаются вокруг нее. Резка и снятие фасок выполняются за один установ без изменения свойств материала. Изготовление фрез на заказU-образные, одинарные, двойные V-образные и J-образные фаски.

Вопрос: Какой размер труб и какие материалы он может обрабатывать?

А: Диаметр трубы:10-2500 мм, максимальная толщина стенки120 мм. Работает с углеродистой сталью, нержавеющей сталью, легированной сталью, медью, алюминием, титаном и пластиком. Доступны нестандартные размеры и фаски по индивидуальному заказу.

Вопрос: Может ли он работать на рабочих местах без источника питания?

А: Да. Сменные силовые модули поддерживают двигатели с разным напряжением или приводы двигателей для автономной работы в полевых условиях. Серводвигатель имеет быстродействующую конструкцию Plug-and-Play.

Вопрос: сложна ли установка?

A: Конструкция с разъемным шарнирным кольцом позволяет быстро монтировать его в любом месте трубопровода. Для зажима необходим только один гаечный ключ. Установите скорость при запуске, дополнительная регулировка не требуется.

Вопрос: О долговечности оборудования?

A: Корпус из высокопрочного сплава высокой плотности. Комбинированные регулируемые подшипники и усиленные кольца повышают надежность. Дополнительный сервопривод обеспечивает стабильную работу в тяжелых условиях при полевых работах.
