Как высокоточный станок для резки фасок может повысить точность обработки труб и эффективность сварки?

Для проектов промышленных трубопроводов, где важны точность, эффективность и надежная подготовка к сварке,Сяньцзиньпредоставляет передовые решения для обработки труб. ЕгоВысокоточный станок для резки фасоксочетает в себе прецизионную подачу с ЧПУ, интегрированную конструкцию на салазках, а также одновременную резку и снятие фасок, что помогает производителям повысить стабильность производства и сократить время установки на месте.

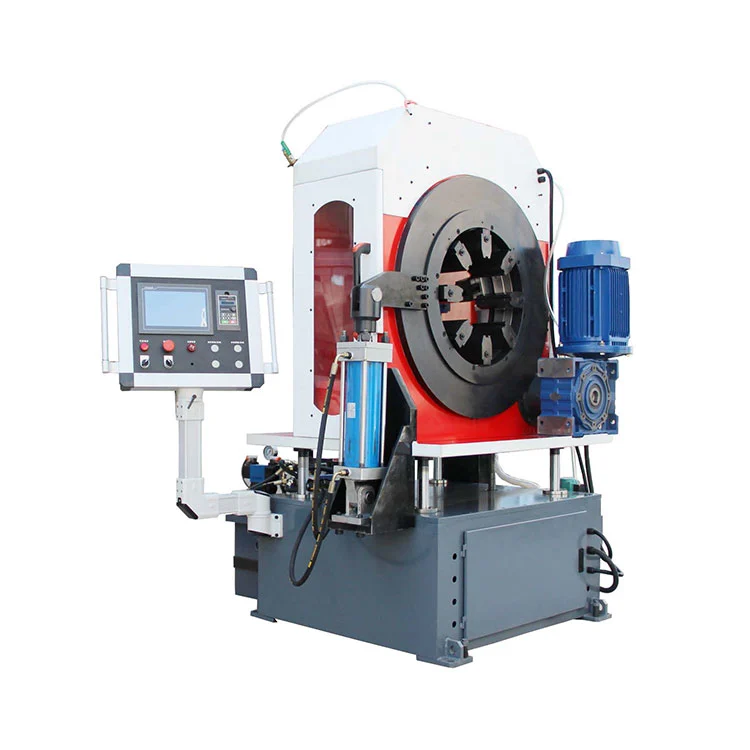

Высокоточный станок для резки фасок предназначен для резки труб и подготовки их концов к сварке в контролируемом, повторяемом процессе. Сочетая операции резки и снятия фасок, современное оборудование помогает сократить количество вторичной механической обработки, улучшить размерную стабильность и оптимизировать изготовление трубопроводов. В этой статье рассматриваются принципы работы машины, ключевые особенности, технические характеристики, промышленное применение и соображения по покупке. В нем также объясняется, как серия SME-II от Xianjin обеспечивает эффективность установки, обработку труб и точность обработки в сложных промышленных условиях.

Оглавление

1. Что такое высокоточный станок для резки фасок?

2. Почему точность имеет значение при снятии фаски на трубах?

3. Каковы основные характеристики машины Xianjin?

4. Технические характеристики и выбор модели.

5. Чем помогает интегрированная конструкция, монтируемая на раме?

6. Какие отрасли получают выгоду от этого оборудования?

7. Как правильно выбрать станок для резки фасок

8. Часто задаваемые вопросы

9. Заключение

1. Что такое высокоточный станок для резки фасок?

Высокоточный станок для резки фасок – это специализированное промышленное оборудование, позволяющее нарезать отрезки труб и формировать точно контролируемые скошенные кромки для подготовки к сварке. Вместо того, чтобы полагаться на отдельные операции резки, шлифования и обработки кромок, интегрированный станок может выполнять несколько этапов обработки в скоординированном рабочем процессе.

Снятие фаски создает наклонную кромку, которая помогает подготовить соединение к сварке. Требуемая геометрия зависит от размеров трубы, толщины стенки, конфигурации соединения, процедур сварки и применимых технических стандартов. Правильная подготовка обеспечивает равномерную посадку шва и помогает сварщикам добиться заданного профиля сварного шва.

Высокоточный станок для резки фасок компании Xianjin Pipeline был разработан совместно с Китайской национальной химической инженерно-строительной компанией № 16 (CNCEC 16) и сочетает в себе опыт обработки трубопроводов с практическими инженерными требованиями.

Это оборудование особенно актуально для проектов, требующих повторяемой подготовки концов труб, эффективной установки и последовательной обработки труб различных размеров. Сопутствующие решения можно найти на странице продукта «Высокоточный станок для резки фасок».

2. Почему точность имеет значение при снятии фаски на трубах?

Подготовка концов труб напрямую влияет на качество и эффективность последующей сварки. Если размеры резки или геометрия фаски сильно различаются, операторам может потребоваться дополнительная шлифовка, регулировка соосности или повторные измерения, прежде чем можно будет начать сварку.

Высокоточный процесс обработки помогает решить эти проблемы несколькими способами.

• Более последовательное кормление:Прецизионный механизм подачи с ЧПУ поддерживает контролируемое движение во время обработки и повышает повторяемость.
• Сниженная вторичная отделка:Интегрированная резка и снятие фасок могут снизить необходимость в отдельных операциях по подготовке кромок, если полученная геометрия будет соответствовать требованиям проекта.
• Улучшенная подготовка суставов:Постоянная геометрия фаски упрощает позиционирование секций трубы и соблюдение утвержденных процедур сварки.
• Более высокая эффективность производства:Более короткие циклы обработки могут помочь производственным бригадам обрабатывать больше заготовок за смену.
• Улучшение контроля процесса:Заданные параметры и повторяемые рабочие процедуры помогают уменьшить различия между операторами и производственными партиями.

Однако сама по себе точность машины не гарантирует качество сварного шва. Правильная оснастка, надежный зажим, состояние материала, обучение операторов и процедуры проверки по-прежнему имеют важное значение. Покупатели должны оценивать производительность в соответствии с фактическими допусками и требованиями к сварке своих проектов.

3. Каковы основные характеристики машины Xianjin?

Прецизионная подача с ЧПУ и привод с регулируемой частотой

В машине используется двигатель с переменной частотой 380 В и прецизионный механизм подачи с ЧПУ. Согласно спецификациям продукции Xianjin, точность подачи может достигать ±0,07 мм. Контролируемая подача обеспечивает стабильную обработку и помогает операторам поддерживать постоянные условия обработки.

Система переменной частоты также позволяет регулировать рабочую скорость в соответствии с требованиями обработки, помогая сбалансировать производительность и стабильность резки.

Комплексная резка и снятие фасок

Сочетание резки и подготовки кромки в одном рабочем процессе может сократить перемещение заготовок и ненужные манипуляции. Станок поддерживает несколько конфигураций обработки, включая резку с односторонней фаской, двухстороннюю фаску и комбинированную фаску, в зависимости от выбранной операции и инструмента.

Для производственных групп основным преимуществом является более оптимизированный путь от необработанной трубы до готового к сварке компонента.

Гидравлический зажим и автоматическая подача

Надежное позиционирование заготовки имеет основополагающее значение для точной обработки. Оборудование Xianjin включает в себя функции гидравлического зажима и автоматической подачи и втягивания для обеспечения контролируемой обработки. В зависимости от конфигурации дополнительные функции включают автоматический подъем, лазерную настройку инструмента, а также автоматическую подачу и разгрузку с беспроводным управлением.

Модульная оснастка и удобство оператора

Быстросменные модульные инструменты помогают удовлетворить различные требования к снятию фасок. Интеллектуальная сенсорная панель с предустановленными параметрами также упрощает повседневную работу. По словам производителя, новые операторы могут работать самостоятельно примерно после 30 минут обучения, хотя фактические потребности в обучении зависят от предыдущего опыта и процедур на месте.

В совокупности эти функции предназначены для улучшения повторяемости, сокращения ручного вмешательства и поддержки жестких графиков изготовления трубопроводов.

4. Технические характеристики и выбор модели.

При выборе высокоточного станка для резки фасок покупатели должны сопоставить диапазон обработки, толщину стенок труб и конфигурацию зажима с фактическими производственными требованиями. В компании Xianjin представлено несколько моделей SME-II для труб разного диаметра.

Примечание. Технические характеристики основаны на опубликованной производителем информации о модели. Перед заказом подтвердите окончательную конфигурацию, совместимость труб и ограничения обработки в Xianjin.

Другие опубликованные подробности производительности включают:

• Точность подачи до ±0,07 мм.
• Заявленное время обработки составляет 3–5 минут для труб DN300 в условиях, заявленных производителем.
• Заявленная производительность обработки составляет около 20 штук в час.
• Заявленная шероховатость обработанной поверхности Ra 12,5 мкм.
• Совместимость с нержавеющей сталью 304/316 и легированной сталью при соблюдении указанных условий эксплуатации.

Фактическая производительность зависит от материала трубы, толщины стенки, геометрии фаски, оснастки, процедур оператора и условий производства. Покупателям следует запросить оценку обработки образцов, если проект требует определенного допуска или отделки.

5. Чем помогает интегрированная конструкция, монтируемая на раме?

Установка оборудования может привести к значительным задержкам, если проект требует точной настройки, повторных регулировок и ввода в эксплуатацию специалистами. Компания Xianjin решает эту проблему с помощью интегрированной конструкции, смонтированной на раме, которая объединяет основные компоненты машины на единой платформе.

Производитель заявляет, что при подходящих условиях сборка на месте может быть завершена примерно за один час. Данная конструкция призвана снизить сложность монтажа и сократить время между прибытием оборудования и подготовкой производства.

В конструкции SME-II также используется подвесная низкоцентрированная конструкция и четырехстоечная система стабилизации ползуна. Производитель указывает постоянную высоту центра прохождения трубы во всем заявленном диапазоне труб от 30 до 630 мм, в то время как модель SME-762-II имеет больший заявленный диапазон обработки. Прежде чем планировать погрузочно-разгрузочные работы, подтвердите применимый диапазон высоты центра для конкретной модели.

Для проектов с ограниченным окном установки, частой сменой размеров труб или сложной логистикой на объекте эти конструктивные соображения могут быть так же важны, как и скорость резки.

6. Какие отрасли получают выгоду от этого оборудования?

Высокоточная резка труб и подготовка кромок обеспечивают широкий спектр промышленного применения. Сяньцзинь считает нефтехимическую переработку, производство продуктов питания и напитков, биомедицину, энергетику и энергетику соответствующими секторами.

• Нефтехимическое машиностроение:Подготовьте концы труб к изготовлению и установке в технологические трубопроводные системы.
• Энергия и мощность:Поддержка подготовки трубопроводов для объектов, где важны соответствие размеров и документированные процедуры.
• Еда и напитки:Совместимые с технологическими процессами трубопроводы из нержавеющей стали, используемые в производственных и коммунальных системах.
• Биофармацевтические мощности:Поддержка рабочих процессов изготовления труб из нержавеющей стали с учетом применимых требований гигиенического проектирования и валидации.
• Строительство промышленных трубопроводов:Сократите количество повторных операций и улучшите качество подготовки концов труб на производственных площадках.

При использовании нержавеющей стали покупатели должны учитывать марку материала, требования к поверхности, контроль загрязнения, а также пригодность режущих инструментов и устройств охлаждения. Машину следует выбирать в соответствии с фактической процедурой изготовления, а не только с учетом названия отрасли.

В зависимости от заготовки и масштаба проекта может оказаться полезным и другое оборудование из ассортимента Xianjin, в том числе решения для резки труб и снятия фасок, станки для торцевой обработки торцов труб, а также станки для резки и снятия фасок с ЧПУ.

7. Как правильно выбрать станок для резки фасок

Выбор оборудования только на основе заявленных показателей скорости или точности может привести к несоответствию между машиной и производственной линией. Практический процесс выбора начинается с заготовки и заканчивается проверкой всей рабочей настройки.

Определите требования к заготовке

• Запишите минимальный и максимальный наружный диаметр трубы.
• Определите полный диапазон толщины стенок и марки материалов.
• Укажите необходимые углы скоса, типы скоса и необходимость односторонней или двусторонней подготовки.
• Подтвердите допуски на размеры и критерии приемки качества поверхности.

Оцените производственную мощность

Оцените дневную или почасовую производительность, используя реалистичное время цикла, включая загрузку, зажим, обработку, разгрузку и проверку. Указанный цикл резки не обязательно равен общему производственному циклу. Учитывайте, как часто нужно менять инструменты и будет ли станок работать как автономный агрегат или как часть автоматизированной линии.

Обзор установки и поддержки

Проверьте доступную площадь, электроснабжение, подъемное оборудование, условия погрузочно-разгрузочных работ и требования к охлаждению. Спросите производителя о вводе в эксплуатацию, обучении операторов, запасных частях, гарантийном обслуживании и технической поддержке для предполагаемого пункта назначения.

Проверьте конфигурацию перед покупкой

Прежде чем оформить заказ на поставку, запросите письменное подтверждение выбранной модели, диапазона обработки, оснастки, зажимного приспособления, включенных в комплект принадлежностей, графика поставок и критериев приемки. Для критически важных применений организуйте демонстрацию или выборочное испытание с использованием репрезентативного материала трубы.

Эти проверки помогают покупателям сравнивать оборудование с учетом измеримых производственных потребностей, а не полагаться на общие утверждения о точности или эффективности.

8. Часто задаваемые вопросы

В1: Какова основная цель высокоточного станка для резки фасок?

Его основное назначение – нарезка отрезков труб и подготовка их концов к сварке с контролируемыми размерами и геометрией фаски. Объединение этих операций позволяет сократить отдельные этапы обработки, обработки заготовок и ручную чистовую обработку при достижении требуемых результатов.

В2: Какова точность подачи станка SME-II компании Xianjin?

Согласно опубликованной информации о продукции Xianjin, прецизионный механизм подачи с ЧПУ обеспечивает точность подачи до ±0,07 мм. Этот показатель относится к точности подачи и не должен автоматически интерпретироваться как общий допуск на размер каждой готовой заготовки.

В3: Какие размеры труб можно обрабатывать с помощью серии SME-II?

Опубликованный модельный ряд простирается от 30–168 мм для SME-168-II до 457–762 мм для SME-762-II. Выбор подходящей модели зависит от требуемого диапазона диаметров, толщины стенки и конфигурации зажима. Перед покупкой уточните все эксплуатационные ограничения у производителя.

В4: Может ли машина обрабатывать нержавеющую сталь?

Да. Среди совместимых материалов компания Xianjin выделяет нержавеющую сталь 304/316 и легированную сталь. Фактическая пригодность зависит от характеристик материала, толщины стенки, режущего инструмента, системы охлаждения и требуемого качества обработанной кромки.

В5: Как быстро можно установить оборудование на месте?

Сяньцзинь заявляет, что интегрированная конструкция, монтируемая на раме, может обеспечить сборку на месте в течение примерно одного часа при подходящих условиях. Готовность объекта, внешние соединения, проверки безопасности и требования к вводу в эксплуатацию в зависимости от проекта могут повлиять на время, необходимое до начала производства.

В6: Что покупатели должны подтвердить перед заказом?

Подтвердите диапазон диаметров труб и толщин стенок, геометрию фаски, марки материалов, требуемые допуски, производственную мощность, включенную оснастку, условия установки, условия поставки, гарантию и послепродажную поддержку. Письменное техническое подтверждение помогает гарантировать, что выбранная конфигурация соответствует предполагаемому применению.

9. Заключение

Высокоточный станок для резки фасок может помочь промышленным производителям улучшить подготовку концов труб, поддерживать стабильные условия обработки и сократить количество ненужных операций между резкой и подготовкой к сварке. Для покупателей наиболее важными факторами являются совместимость деталей, проверенная точность, реалистичная производительность, требования к установке и долгосрочная техническая поддержка.

Сяньцзинь Pipeline сочетает в себе опыт обработки трубопроводов с интегрированной конструкцией на салазках SME-II, прецизионной подачей с ЧПУ, гидравлическим зажимом и множеством конфигураций обработки. Ассортимент оборудования для обработки труб предлагает варианты для различных диапазонов диаметров и промышленных требований.

Если вы оцениваете высокоточный станок для резки фасок для предстоящего проекта трубопровода,связаться с намичтобы обсудить размеры ваших труб, марки материалов, характеристики фаски, производственные цели и условия установки. Xianjin может помочь вам выбрать подходящую модель, подтвердить технические детали, а также изучить варианты настройки и послепродажной поддержки для вашего приложения.
