Снятие фаски на стальной пластине является важным этапом подготовки к надежной сварке.СяньцзиньобеспечиваетФрезерный станок для фасок стальной пластиныдля производителей, которым требуется точная, воспроизводимая и эффективная обработка кромок листов. Это самоходное фрезерное решение, предназначенное для обработки пластин из углеродистой стали, нержавеющей стали и других металлов, сочетает в себе двухшпиндельную обработку фасок, автоматическое перемещение и регулируемые параметры обработки, что позволяет сократить объем ручной работы и одновременно сохранить постоянную геометрию канавок.
Правильно подготовленная кромка стальной пластины напрямую влияет на качество сварки, проплавление шва и эффективность производства. Современный станок для фаскофрезерования стальных пластин может заменить более медленное ручное шлифование или традиционные процессы подготовки кромок контролируемым холодным фрезерованием. Модель ZM-100X от Xianjin рассчитана на толщину листов от 5 до 80 мм, имеет регулируемые углы фаски, автоматическое перемещение и одновременную верхнюю и нижнюю фаску. Его конструкция с двойным приводом, пружинная конструкция, сменные твердосплавные пластины и самоходный режим работы делают его подходящим для сложных задач по изготовлению листов и подготовке к сварке.
Оглавление
Почему важна фаска стальной пластины?
Что такое конусно-фрезерный станок для стальных пластин?
Какие ключевые особенности должны оценить покупатели?
Технические характеристики с первого взгляда
Где используется это оборудование?
Какие производственные преимущества дает фрезерование?
Как производителям следует выбирать правильную машину?
Как начать проект снятия фаски со стальной пластины?
Почему важна фаска стальной пластины?
Перед сваркой толстых стальных листов часто необходимо придать кромке определенный профиль канавки. Целью является не просто удаление материала. Геометрия фаски влияет на то, как сварочный материал попадает в соединение и насколько эффективно можно соединить две пластины.
На производстве несоответствующие размеры фасок могут привести к необходимости дополнительных работ по подгонке, шлифовке или сварке. Ручные методы также могут во многом зависеть от опыта оператора, особенно когда длинные кромки листов необходимо обрабатывать неоднократно.
Контролируемый процесс фрезерования дает несколько практических преимуществ:
- Более постоянная ширина и угол скоса.
- Снижение зависимости от ручного шлифования.
- Лучшая повторяемость при обработке нескольких заготовок.
- Снижение требований к вспомогательному обращению.
- Более гладкие фрезерованные поверхности для последующих сварочных операций.
- Более эффективная подготовка длинных кромок стальных листов.
Поэтому для производителей, часто производящих листы, выбор правильной технологии подготовки кромок может повлиять как на время подготовки к сварке, так и на общий производственный процесс.
Что такое конусно-фрезерный станок для стальных пластин?
Станок для фаскофрезерования стальных пластин — это промышленная система обработки кромок, предназначенная для удаления материала со стальной пластины под контролируемым углом и глубиной. В отличие от термической резки, фрезерование представляет собой процесс холодной обработки, в котором используются вращающиеся режущие инструменты для создания необходимого профиля кромки.

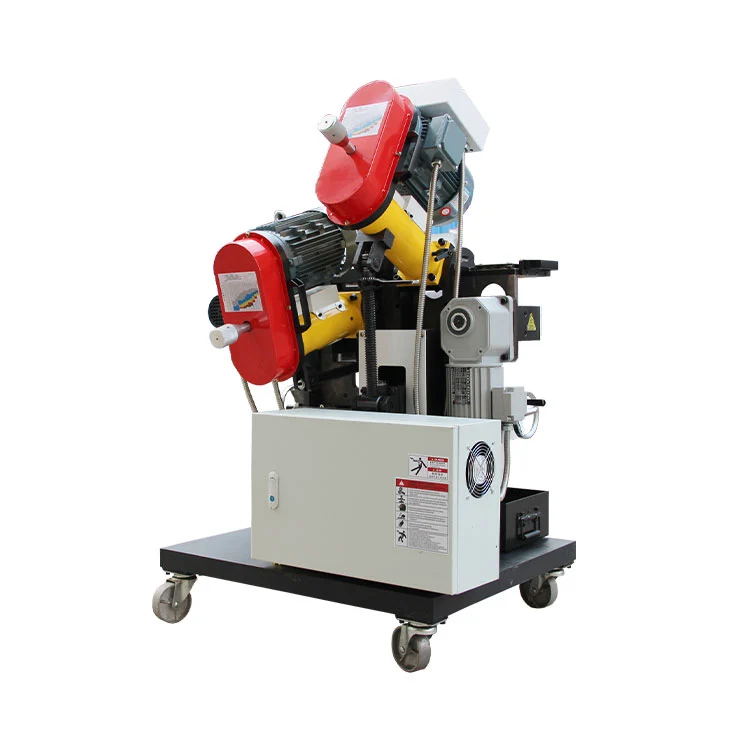

Решение ZM-100X от Xianjin предназначено для снятия фасок и фасок перед сваркой с пластин из углеродистой, нержавеющей стали и других металлов. Его двухшпиндельная конструкция позволяет выполнять верхнюю и нижнюю фаску за одну операцию обработки, что снижает необходимость поворачивать или повторно зажимать заготовку.
Машина поддерживает несколько конфигураций фасок, включая профили K/X, V/Y, 0° и U/J, что позволяет производителям адаптировать подготовку кромок к различным требованиям к сварке.
Какие ключевые особенности должны оценить покупатели?
1. Двухшпиндельная обработка фасок
Двухшпиндельная конфигурация является одной из основных функций, ориентированных на производительность. Станок может обрабатывать верхние и нижние фаски одновременно, что помогает сократить количество операций вторичной обработки и перемещения заготовки.
2. Система перемещения с двойным приводом
Два синхронизированных двигателя перемещения помогают поддерживать стабильное движение вдоль края листа. В системе используются главные двигатели мощностью 3000 Вт × 2 вместе с низкоскоростными приводами с высоким крутящим моментом для поддержки тяжелого фрезерования листового металла.
3. Регулируемые параметры фаски.
Параметры обработки можно регулировать в зависимости от толщины материала и требуемой геометрии канавок. ZM-100X обеспечивает диапазон верхнего угла фаски от 0° до 60°, скорость перемещения от 0 до 1,2 м/мин и скорость режущей головки 800 об/мин.
4. Самоходная работа
Вместо того, чтобы оператору постоянно толкать машину, самоходная конструкция автоматически перемещается вдоль заготовки. Это может снизить физическую нагрузку во время длительных операций обработки кромок.
5. Пружинная конструкция
Встроенный двойной пружинный механизм помогает компенсировать разницу между заготовкой и рабочей поверхностью. Это также помогает поглощать вибрацию при резке и поддерживать более плавное движение машины.
6. Сменные твердосплавные вставки.
В фрезе используются сменные твердосплавные пластины с покрытием. Конструкция позволяет заменять изношенные пластины без замены всей режущей головки, что помогает упростить регулярное обслуживание инструмента и контролировать затраты на расходные материалы.
Технические характеристики с первого взгляда
Следующие характеристики суммируют основные возможности обработки модели ZM-100X на основе опубликованной производителем информации о продукте:
| Параметр | Спецификация ZM-100X | Практическое значение |
|---|---|---|
| Толщина пластины | 5–80 мм | Подходит для широкого спектра задач по изготовлению пластин. |
| Верхний угол скоса | 0°–60° | Поддерживает различные требования к сварочным канавкам |
| Нижний угол скоса | 0°–45° | Обеспечивает гибкую подготовку нижнего края. |
| Скорость перемещения | 0–1,2 м/мин | Регулируемое движение для различных условий обработки. |
| Скорость режущей головки | 800 об/мин | Поддерживает контролируемую производительность фрезерования |
| Точная регулировка фаски | 1,5 мм/шаг | Позволяет регулировать размеры во время настройки. |
| Толщина зажима | 5–80 мм | Подходит для пластин разной толщины. |
| Однопроходная фаска | С0–С20 мм | Поддерживает контролируемое удаление материала |
| Максимальный скос | С60 мм | Обеспечивает широкие возможности снятия фасок |
| Шероховатость поверхности | ≤ Ra 3,2 мкм | Образует гладкую фрезерованную скошенную поверхность. |
| Конфигурация резака | 2 режущие головки Φ80 мм | Обеспечивает двустороннюю обработку фасок. |
| Вставить жизнь | 600–800 м углеродистая сталь; 300–500 м нержавеющая сталь | Помогает оценить расход инструмента |
Где используется это оборудование?
Фрезерование кромок стальных листов актуально там, где кромки листов необходимо подготовить перед сваркой или последующим изготовлением. Типичные среды применения включают в себя:
- Изготовление металлоконструкций.
- Производство сосудов под давлением.
- Трубопроводное и связанное с ним производство.
- Производство тяжелого машиностроения.
- Судостроение и морское производство.
- Производство строительной техники.
- Сборка крупногабаритной металлоконструкции.
- Общие сварочные и металлообрабатывающие мастерские.
На предприятиях по обработке нержавеющей и углеродистой стали возможность использовать твердосплавные пластины с покрытием и регулировать параметры обработки может сделать оборудование более адаптируемым к меняющимся производственным требованиям.
Какие производственные преимущества дает фрезерование?
Последовательная геометрия кромок
Контролируемые параметры фрезерования помогают поддерживать более равномерный профиль фаски вдоль обрабатываемой кромки. Это особенно полезно, когда несколько пластин должны соответствовать одинаковым спецификациям сварки.
Снижение ручного управления
Самоходное перемещение исключает необходимость постоянного перемещения вручную. Таким образом, конструкция автоматического перемещения может снизить нагрузку на оператора во время длительных операций обработки.
Ускоренная подготовка верхней и нижней части
Двухшпиндельная конструкция позволяет одновременно обрабатывать верхнюю и нижнюю фаски. Согласно опубликованным спецификациям Xianjin, такая конфигурация позволяет избежать повторного переворачивания и повторного зажима заготовки, когда обе стороны требуют подготовки.
Снижение сложности замены инструмента
Сменные твердосплавные пластины можно заменять по отдельности. Такой подход делает регулярное обслуживание фрезы более простым, чем замена всего режущего узла после износа пластины.
Лучшая защита заготовки
Приводные резиновые ролики предназначены для уменьшения возможного повреждения поверхности плиты во время движения машины. Самозатягивающаяся структура также помогает уменьшить скольжение кромки во время обработки.
Как производителям следует выбирать правильную машину?
Прежде чем приобретать систему для снятия фаски, производители должны оценить машину в реальных производственных условиях, а не сосредотачиваться только на мощности двигателя или скорости обработки.
- Проверьте толщину пластины:Убедитесь, что диапазон зажима и обработки станка соответствует обычной толщине листа.
- Определите требования к фаске:Определите, требуются ли для вашего процесса сварки профили кромок V, Y, K, X, U, J или другие.
- Оцените объем производства:Операции с большими объемами могут получить больше преимуществ от самоходной и двухшпиндельной обработки.
- Учитывайте тип материала:Углеродистая сталь и нержавеющая сталь могут иметь разные требования к резке и инструментам.
- Обзор возможностей настройки:Точная регулировка и переменная скорость перемещения важны для контроля размеров фаски.
- Проверьте наличие инструмента:Стандартизированные сменные вставки могут упростить долгосрочное обслуживание.
- Рассмотрите возможность послепродажной поддержки:Время отклика, гарантийное покрытие и техническая поддержка должны быть оценены перед покупкой.
Для производителей, сравнивающих различные варианты оборудования, фрезерный станок для фасок стальных пластин Xianjin предоставляет подробную техническую информацию для оценки толщины листа, диапазона фаски, конфигурации фрезы и рабочих характеристик.
Часто задаваемые вопросы
Какие материалы может обрабатывать машина?
Станок предназначен для снятия фасок перед сваркой с пластин из углеродистой, нержавеющей стали и других металлов. Фактические условия резки следует выбирать в соответствии с конкретным материалом и требованиями обработки.
Какую толщину листов может обрабатывать ZM-100X?
Опубликованный диапазон зажима и обработки составляет 5–80 мм. Перед заказом производители должны подтвердить фактические размеры заготовки и требуемую геометрию фаски.
Можно ли одновременно обрабатывать верхний и нижний фаски?
Да. Двухшпиндельная конструкция предназначена для одновременного выполнения верхней и нижней фаски, что снижает необходимость переворачивания заготовки или повторного зажима.
Какие углы скоса доступны?
Опубликованный диапазон регулировки составляет 0–60° для верхнего скоса и 0–45° для нижнего скоса. Соответствующая настройка зависит от требуемой конфигурации сварного соединения.
Как долго служат режущие пластины?
Компания Xianjin указывает примерный срок службы пластины 600–800 м при обработке углеродистой стали и 300–500 м при обработке нержавеющей стали. Фактический срок службы может варьироваться в зависимости от свойств материала, размеров фаски, условий резания и методов эксплуатации.
Требует ли машина ручного толкания?
Нет. В машине используется самоходная система перемещения, позволяющая ей автоматически перемещаться вдоль пластины, вместо необходимости непрерывного ручного толкания.
Какая гарантия и техническая поддержка доступны?
Согласно опубликованной информации о продукте, на оборудование предоставляется 12-месячная бесплатная гарантия с даты приемки. Сяньцзинь также заявляет, что технические консультации и поддержка по техническому обслуживанию доступны в течение и после гарантийного периода.
Как начать проект снятия фаски со стальной пластины?
Выбор подходящего оборудования для подготовки кромки зависит от толщины листа, материала, профиля фаски, объема производства и процесса сварки. Станок ZM-100X компании Xianjin сочетает в себе автоматическое перемещение, двухшпиндельное фрезерование, регулируемые параметры фаски и сменный твердосплавный инструмент для промышленной подготовки стальных листов. Если вы оцениваете характеристики оборудования, производительность обработки, требования к настройке или варианты доставки,связаться с намичтобы обсудить вашу заявку и запросить подходящее решение в Сяньцзине.
