Является ли высокоточный станок для резки фасок новым эталоном в отрасли для быстрой обработки труб без ввода в эксплуатацию в крупномасштабных проектах в сжатые сроки?

Для бригад по строительству трубопроводов и перерабатывающих цехов тяжелой промышленности, которые реализуют крупномасштабные нефтехимические, энергетические и фармацевтические инженерные проекты, длительные циклы установки традиционного оборудования для обработки труб, нестабильная точность подачи и низкая эффективность обработки уже давно являются основными факторами, задерживающими общий срок реализации проекта. Обычному оборудованию для снятия фаски на трубах часто требуется от нескольких дней до недель для завершения установки на месте и профессионального ввода в эксплуатацию, что не соответствует быстро меняющимся требованиям современных проектов с жестким графиком. Являясь ведущим профессиональным производителем оборудования для резки труб и снятия фасок в Китае,СяньцзиньPipeline совместно с China National Chemical Engineering No.16 Construction Co., Ltd. (CNCEC 16) совместно разработали ведущую в отраслиВысокоточный станок для резки фасок, эталонный продукт, объединяющий более чем 10-летний опыт работы в отрасли и большие данные обратной связи с клиентами. В этом блоге будут подробно представлены основные моменты инновационного дизайна, полные технические параметры, строгие преимущества в производительности по сравнению с отечественными аналогами, практические удобства строительства на месте и полное руководство по выбору этого оборудования, показывая, как оно может помочь строительным бригадам сократить время строительства на 70%, обеспечивая при этом сверхвысокую точность подачи ±0,07 мм. Вы можете получить доступ к полной официальной странице с описанием продукта по специальной якорной ссылке Высокоточный станок для резки фасок, чтобы получить более эксклюзивные индивидуальные предложения и информацию о технической поддержке.

Оглавление

• Что такое высокоточный станок для резки фасок Xianjin?
• 5 выдающихся основных преимуществ этого эталонного оборудования для обработки труб
• Полный выбор модели серии SME-II и справочник технических характеристик
• 3 ключевых инновационных конструкции конструкции, которые значительно повышают удобство работы на объекте
• Сравнение производительности: высокоточный станок для резки фасок Xianjin с аналогами отечественного производства
• Часто задаваемые вопросы

Что такое высокоточный станок для резки фасок Xianjin?

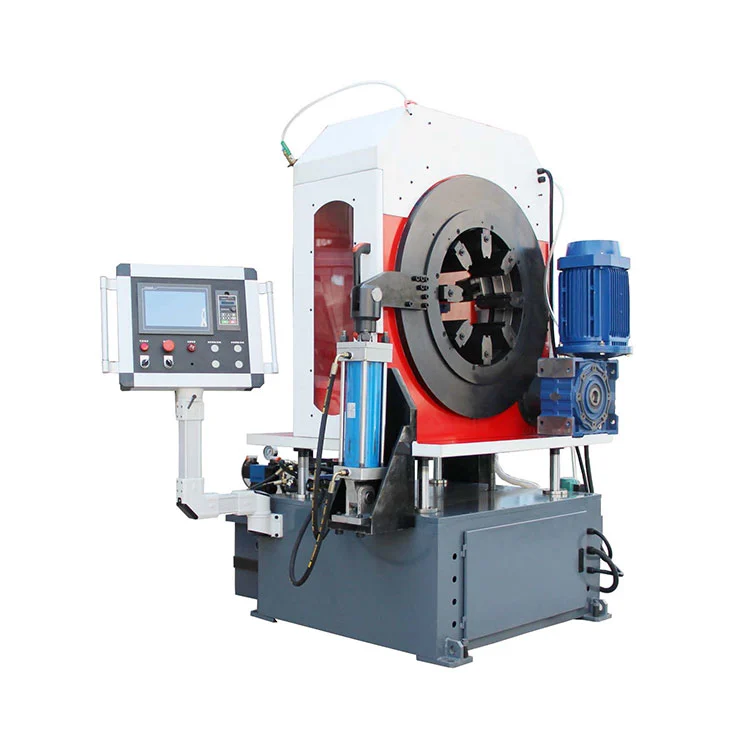

Высокоточный станок для резки фасок серии SME-II, разработанный совместно компаниями Xianjin Pipeline и CNCEC 16, имеет инновационную интегрированную конструкцию, смонтированную на раме, и оптимизированную конструкцию рамы, при этом все основные компоненты расположены в очень компактной компоновке. В отличие от традиционного оборудования для обработки труб, установка которого на месте и точный профессиональный ввод в эксплуатацию требуют от нескольких дней до недель, перед поставкой этого продукта все высокоточные работы по сборке и калибровке выполняются на заводе, поэтому обычные операторы могут выполнить быстрое подключение и ввод в эксплуатацию на месте в течение 1 часа. Оснащенный высокопроизводительным двигателем с переменной частотой 380 В и прецизионным механизмом подачи с ЧПУ, точность подачи контролируется до ± 0,07 мм, что позволяет выполнять одноэтапную резку и формирование фаски для труб со средними и толстостенными стенками и широко применяется в более чем десяти отраслях промышленности, включая нефтехимическую, пищевую, биомедицинскую и энергетическую. В серию входят 7 различных моделей, которые могут обрабатывать трубы диаметром от 30 мм малого диаметра до 914 мм большого диаметра, с максимальной обрабатываемой толщиной стенки до 50 мм, что полностью удовлетворяет разнообразные требования к обработке труб практически всех обычных крупномасштабных инженерных проектов.

5 выдающихся основных преимуществ этого эталонного оборудования для обработки труб

Каждая деталь конструкции этого высокоточного станка для резки фасок полностью оптимизирована на основе более чем 10-летнего практического опыта работы над проектами, что формирует непревзойденные основные преимущества, с которыми не может сравниться традиционное оборудование для обработки труб:

• Интегрированная конструкция скида, безопасная и эффективная: Полностью предварительно собранная компактная базовая конструкция, смонтированная на раме, обеспечивает быструю сборку на месте в течение 1 часа и идеально подходит для крупных проектов с ограниченным циклом. Конструкция со сверхнизким центром тяжести исключает вибрацию и смещение, а разработанная собственными силами система зажима кулачка в сочетании с интеллектуальным управлением гарантирует высокоэффективную обработку.
• Высокая точность и высокая скорость, одноэтапная формовка: Приведенный в действие двигателем с переменной частотой 380 В и прецизионной системой подачи с ЧПУ, он обеспечивает сверхвысокую точность подачи ± 0,07 мм. Обработка трубы DN300 занимает всего 3-5 минут при максимальной производительности обработки 20 штук в час, что в 3 раза быстрее, чем у традиционных машин. Одноэтапная резка и снятие фасок позволяет получить поверхность без заусенцев Ra12,5 мкм, а степень квалификации однократной обработки превышает 99%.
• Широкая совместимость, износостойкость и производительность: Благодаря технологии резки с постоянным крутящим моментом он может легко обрабатывать материалы из нержавеющей стали 304/316 и легированной стали. Оно снижает износ инструмента на 30 %, полностью устраняет необходимость в последующих процедурах ручной полировки и повышает производительность в одну смену на 50 % по сравнению с традиционными решениями.
• Энергосбережение, снижение затрат и простота эксплуатации: Система регулирования скорости с переменной частотой снижает потребление энергии более чем на 25%, обеспечивая низкоуглеродное производство. Интеллектуальная сенсорная панель со встроенными предустановленными параметрами обработки чрезвычайно удобна для пользователя: новые операторы могут работать полностью независимо уже после 30 минут обучения, что значительно снижает трудозатраты и порог эксплуатации.
• Богатые интегрированные практические функции: Оборудование оснащено множеством практичных встроенных функций, включая автоматический многокулачковый двухсторонний зажим, автоматическую подачу и втягивание, охлаждение циркуляционной водой, автоматический подъем основного блока, регулирование частоты вращения основного блока, одновременную резку и снятие фаски, гидравлический зажим, защитную дверь с двусторонним обзором, лазерную настройку инструмента и пневматический автоматический наклон материала, все из которых значительно повышают уровень автоматизации обработки труб.

Полный выбор модели серии SME-II и справочник технических характеристик

Компания Xianjin разработала 7 различных стандартных моделей высокоточных станков для резки фасок, которые могут свободно охватывать все диапазоны обработки обычных диаметров труб в обычных инженерных проектах. Подробные справочные параметры показаны в таблице ниже:

3 ключевых инновационных конструкции конструкции, которые значительно повышают удобство работы на объекте

Три оригинальных патента на конструкцию этого высокоточного станка для резки фасок полностью устраняют недостатки традиционного оборудования в сложных сценариях строительства, обеспечивая беспрецедентное повышение безопасности и эффективности для полевых групп:

1. Подвесная конструкция с низким центром: Высота центра прохождения трубы остается в стандартизированном фиксированном диапазоне, даже для труб диаметром от 30 мм до 630 мм высота центра не будет меняться во время обработки, что полностью устраняет проблему смещения высоты, от которой страдают традиционные машины. Такая конструкция повышает эффективность перемещения труб на 70 %, а центр тяжести машины на 40 % ниже, чем у традиционного оборудования, что снижает риск опрокидывания, вызванный неравномерностью грунта или эксцентричной нагрузкой на трубы, на 60 %.
2. 4-стоечная система стабилизации слайдера: Симметричная конструкция четырехстоечного ползуна в сочетании с высокоточными линейными направляющими обеспечивает боковое колебание оборудования во время работы ≤0,2 мм. Общая устойчивость на 60% выше, чем у обычных двухстоечных конструкций. Даже при обработке толстостенных труб большого диаметра точность фаски может достигать ±1°, что эффективно подавляет воздействие вибрации на трубы и гарантирует безопасную работу на объекте.
3. Архитектура безопасности на транспорте с нулевым столкновением: Равномерная сверхнизкая центральная высота полностью устраняет необходимость регулировки высоты для труб разных размеров, операторы могут использовать вилочные погрузчики и мостовые краны для перемещения оборудования и материалов по фиксированным путям, избегая рисков столкновения труб и падения, вызванных перепадом высот, предотвращения несчастных случаев из-за ударов и максимальной защиты персонала и безопасности оборудования на объекте.

Сравнение производительности: высокоточный станок для резки фасок Xianjin с аналогами отечественного производства

По сравнению с другими распространенными аналогичными продуктами на внутреннем рынке, высокоточный станок для резки фасок компании Xianjin обладает лучшими характеристиками практически по всем ключевым параметрам: для режима подачи Xianjin использует полностью пневматическую автоматическую подачу и отвод, в то время как в аналогичных продуктах в основном используется автоматическая подача с ручным отводом, что имеет громоздкую работу и низкую эффективность. В качестве системы зажима компания Xianjin использует синхронный зажим с кулачком, который нелегко заклинить железной стружкой, в то время как аналоги используют синхронный зажим с проволочным диском, который часто заклинивает. В качестве системы крепления инструмента компания Xianjin использует быстросменную стойку для инструмента, которая позволяет заменять трубы различного диаметра без разборки, в то время как в аналогичных продуктах при изменении диаметра трубы требуется переустанавливать весь узел стойки для инструмента, что очень затруднительно. Для покрытия поверхности компания Xianjin использует детали из цельного листового металла с более прочным порошковым покрытием, в то время как аналоги обычно используют обычную аэрозольную краску, которая легко отслаивается после длительного использования.

Часто задаваемые вопросы

Мы собрали и разобрали наиболее распространенные вопросы от клиентов по проектированию трубопроводов по всему миру о высокоточном станке для резки фасок, чтобы помочь вам разрешить все возможные сомнения перед покупкой и вводом в эксплуатацию:

Вопрос 1. Как интегрированная конструкция, монтируемая на раме, сокращает время строительства на строительной площадке?
О: Все модули, включая главную машину, трубопроводы и систему управления, полностью собраны и точно откалиброваны на заводе. После доставки вам нужно только закрепить основание рамы и подключить внешние трубопроводы, никаких сложных работ по выравниванию или профессиональных пуско-наладочных работ не требуется, что сокращает общее время строительства на 70% и повышает точность на 90%.

В2: Сколько времени потребуется, чтобы обучить нового оператора самостоятельному использованию этой машины?
О: Оборудование оснащено интеллектуальной сенсорной панелью с предварительно установленными стандартными параметрами обработки. Новые операторы могут освоить все навыки работы и работать полностью самостоятельно только после 30 минут обучения, без необходимости длительного профессионального технического обучения.

В3: Какова максимальная толщина обработки, которую может поддерживать эта серия машин?
О: Все 7 моделей серии SME-II могут поддерживать максимальную обрабатываемую толщину стенок до 50 мм, что соответствует требованиям обработки толстостенных труб в большинстве обычных промышленных проектов.

В4: Какие профили фасок труб можно формовать с помощью этого оборудования?
A: Машина поддерживает несколько профилей фаски, включая V, I, U, Single V (30°V в стандартной комплектации), Double V, что соответствует разнообразным требованиям к обработке фасок в соответствии с различными спецификациями сварочного процесса на месте.

Независимо от того, являетесь ли вы крупным подрядчиком по проектированию трубопроводов, которому срочно требуется высокоэффективное оборудование для обработки труб для ускорения реализации вашего проекта в сжатые сроки, или цехом тяжелой промышленности, который хочет повысить общий уровень автоматизации вашей линии для снятия фаски и снизить затраты на последующую эксплуатацию и техническое обслуживание, Xianjin Pipeline может предоставить вам комплексные услуги, включая бесплатную консультацию по техническим параметрам, профессиональное руководство по выбору модели, поддержку при вводе в эксплуатацию при установке на месте и полный цикл послепродажного обслуживания. У нас есть более чем 10-летний богатый опыт работы в отрасли и большое количество успешных проектов крупномасштабной эксплуатации, а наша профессиональная команда инженеров также может предоставить эксклюзивные индивидуальные решения по модификации в соответствии с вашими особыми требованиями к обработке нестандартных труб.связаться с намипрямо сейчас, чтобы получить новейшее предложение на продукцию, подробную техническую спецификацию и эксклюзивное проектное решение, адаптированное для вашей команды!
