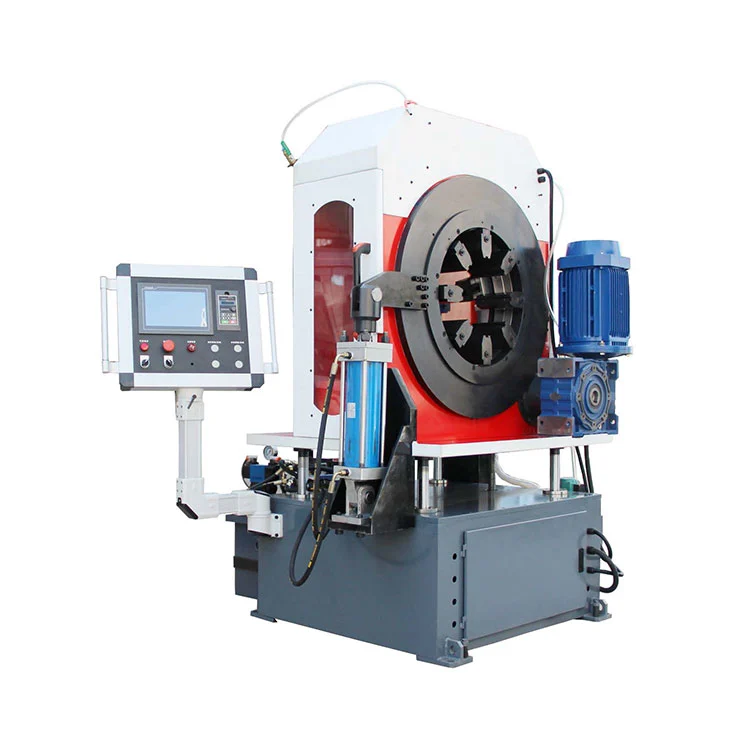

Высокоточный станок для резки фасок

Высокоточный станок для резки фасок имеет инновационную интегрированную конструкцию на раме и оптимизированную конструкцию рамы. Благодаря интегрированному расположению основных компонентов его можно быстро собрать на месте в течение 1 часа, чтобы сократить циклы подготовки к строительству, что идеально подходит для крупномасштабных проектов с жесткими графиками. Оснащенный высокопроизводительным двигателем переменной частоты на 380 В для стабильной выходной мощности, в сочетании с прецизионным механизмом подачи с ЧПУ он обеспечивает контроль точности подачи до ± 0,07 мм. Эта машина широко используется более чем в десяти отраслях промышленности, включая нефтехимическую, пищевую, биомедицинскую, энергетическую и энергетическую.

Преимущества продукта

Интегрированная конструкция скида, безопасная и эффективная

Высокоточный станок для резки фасок с интегрированной рамой и компактной компоновкой сердечника обеспечивает быструю сборку на месте за 1 час, что идеально подходит для крупных проектов с ограниченным циклом. Конструкция с низким центром исключает вибрацию и смещение, обеспечивая стабильную и безопасную работу. Благодаря собственной разработке системы зажима кулачка и интеллектуальному управлению он обеспечивает высокоэффективную обработку.

Высокая точность и высокая скорость, одноэтапная формовка

Приводимый в движение двигателем с переменной частотой 380 В и прецизионной системой подачи с ЧПУ, он обеспечивает сверхвысокую точность подачи ±0,07 мм. Он завершает обработку труб DN300 за 3-5 минут со скоростью 20 штук в час, что в 3 раза быстрее, чем традиционные машины. Одноэтапная резка и снятие фаски позволяют получить поверхность без заусенцев Ra12,5um с уровнем квалификации более 99%. Быстросменные модульные инструменты отвечают требованиям кромки под разными углами.

Широкая совместимость, износостойкость и производительность

Широко применяется в нефтехимической, пищевой, фармацевтической, энергетической и других отраслях промышленности. Оснащенный технологией резки с постоянным крутящим моментом, он легко обрабатывает нержавеющую сталь 304/316 и легированную сталь. Это снижает износ инструмента на 30 %, исключает необходимость ручной полировки и повышает производительность в одну смену на 50 %.

Энергосбережение, снижение затрат и простота эксплуатации

Система переменной частоты сокращает потребление энергии более чем на 25% для низкоуглеродного производства. Интеллектуальная сенсорная панель с предустановленными параметрами обеспечивает простоту управления; новые операторы могут работать самостоятельно после 30-минутного обучения. Низкие потери и высокая эффективность эффективно снижают общие производственные затраты.

Основные функции

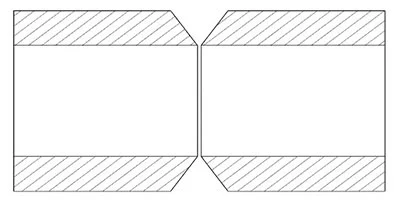

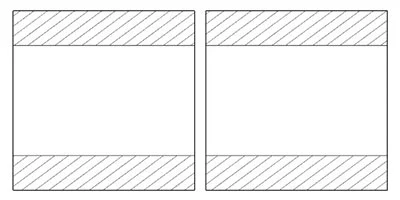

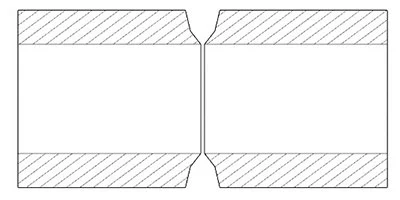

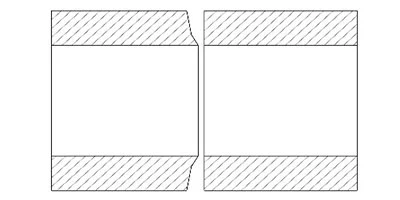

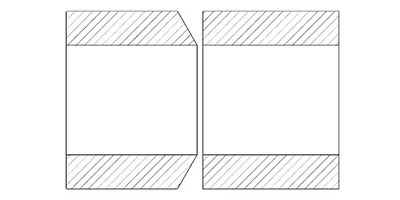

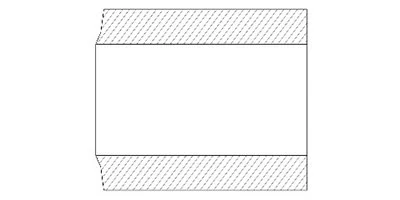

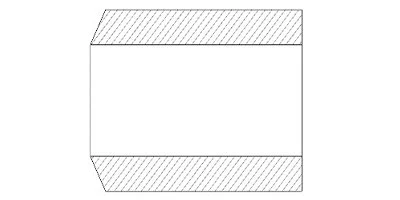

Автоматический многокулачковый двусторонний зажим · Автоматическая подача и втягивание · Циркуляционное водяное охлаждение · Автоматический подъем основного блока · Регулировка частоты вращения основного блока · Одновременная резка и снятие фаски · Резка труб с двусторонним скосом · Гидравлический зажим · Двусторонняя обзорная защитная дверь · Низкопрофильная встроенная рама · Настройка лазерного инструмента для быстрого позиционирования резки · Пневматический автоматический наклон материала · Интегрированная конструкция на раме для быстрой установки на месте · Беспроводная связь Контролируемая автоматическая подача и выгрузка

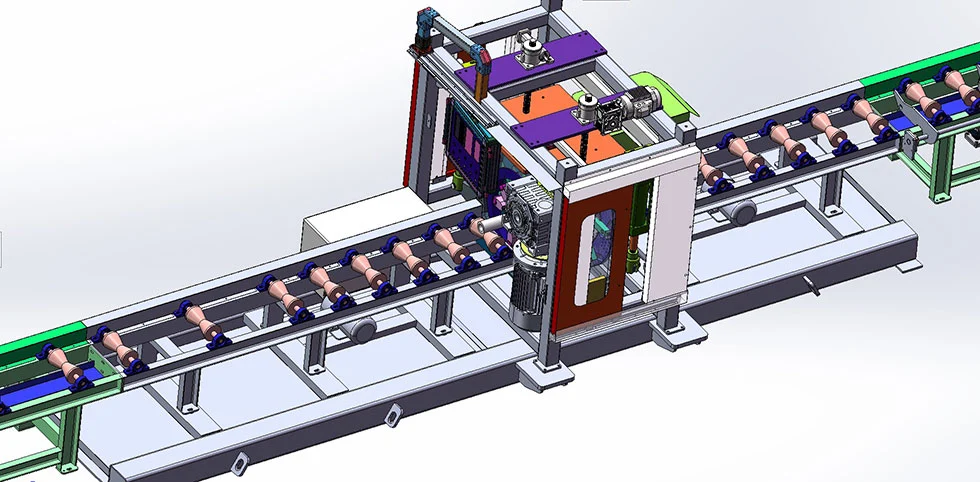

Преимущества интегрированной конструкции на раме SME-II

Удлиненная стойка для материалов для быстрого подключения / встроенный подъемный механизм

Сравнение интегрированной конструкции на раме

Высокоточный станок для резки фасок SME-II не требует установки или ввода в эксплуатацию на месте! Интегрированная конструкция, монтируемая на раме, преобразует традиционные строительные процессы. Все модули оборудования собраны на единой платформе и точно откалиброваны на заводе. После доставки на объект сложное выравнивание становится ненужным. Устройство можно быстро разместить и ввести в эксплуатацию, что сокращает время строительства на 70 % и повышает точность на 90 %. Эффективный, удобный для пользователя и практически не допускающий отклонений, он ускоряет реализацию проекта.

Благодаря модульной интеграции на раме предварительно собираются основная машина, трубопроводы и система управления. Высокоточное изготовление и строгие заводские испытания гарантируют превосходную ровность и стабильность. Для проведения работ на объекте требуется лишь закрепить основание салазок и подключить внешние трубопроводы. Он исключает утомительный традиционный ввод в эксплуатацию, снижает сложность строительства и временные затраты и идеально подходит для срочных проектов в сложных условиях на объекте.

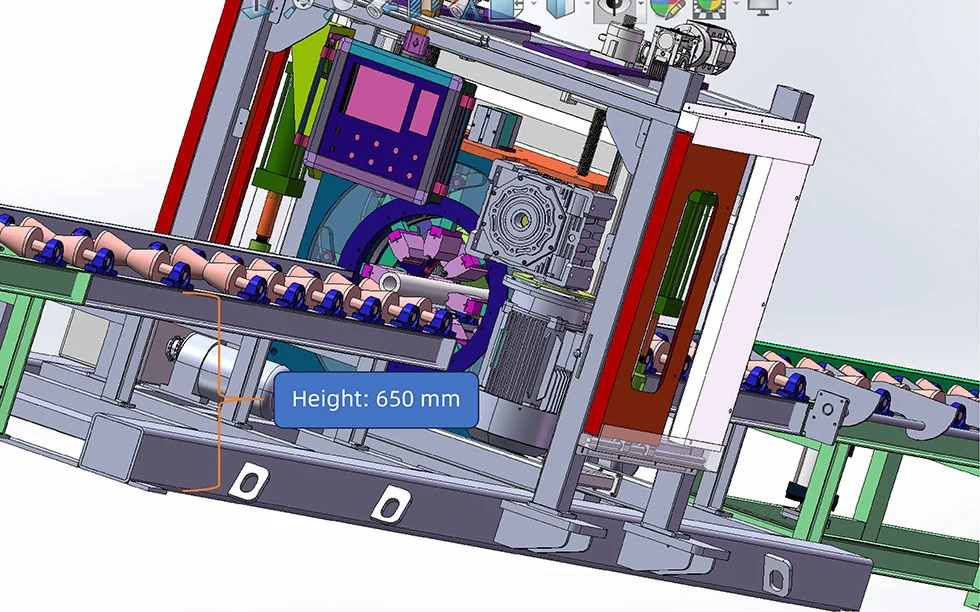

SME-II Подвесная конструкция с низким центром

Подвесная конструкция с низким центром

Высота центра прохождения трубы остается в пределах стандартного диапазона. Для труб диаметром от 30 мм до 630 мм высота центра остается постоянной во время обработки. Этот высокоточный станок для резки фасок устраняет проблемы со сдвигом по высоте, возникающие из-за изменения диаметра труб на традиционных станках. Для работы с вилочным погрузчиком или мостовым краном на площадке не требуется регулировка высоты, что повышает эффективность транспортировки на 70%.

4-стоечная система стабилизации слайдера

Симметричная четырехопорная конструкция слайдера в сочетании с высокоточными линейными направляющими. Боковое колебание ≤0,2 мм во время работы. Стабильность улучшена на 60% по сравнению с обычными двухстоечными конструкциями. Даже при резке больших труб точность скоса достигает ±1°. Он подавляет вибрационное воздействие на трубы и гарантирует безопасную эксплуатацию объекта.

Удобство строительства на месте

Равномерная высота прохода труб позволяет использовать трубы разных размеров на одних и тех же транспортных путях или опорах, что сокращает затраты на монтаж на месте.

Устойчивость к опрокидыванию

Значительно занижен центр тяжести машины. Постоянная высота центра во всем диапазоне труб диаметром 30–630 мм. Центр тяжести на 40% ниже, чем у традиционного оборудования. Снижает риск опрокидывания из-за неровностей грунта или эксцентричных нагрузок на трубы. Защита от опрокидывания увеличена на 60 % для предотвращения механических травм в результате опрокидывания машины.

Транспортная безопасность без столкновений

Равномерная сверхнизкая центральная высота исключает возможность регулировки высоты для труб разных размеров. Вилочные погрузчики и мостовые краны могут передвигаться по фиксированным траекториям. Это позволяет избежать столкновений труб и рисков падения из-за перепадов высот, предотвращает несчастные случаи и защищает персонал и оборудование.

Предотвращение падения оператора

Низкий профиль машины позволяет выравнивать трубы без работы на высоте, снижая опасность падения при подъеме или наклоне. Во время работы значительно снижаются вибрация и тряска, что сводит к минимуму риск соскальзывания инструментов и летящих обломков.

Устойчивость к вибрации и помехам

Сверхнизкая центральная высота и жесткая конструкция обеспечивают устойчивость станка при высокочастотной резке. Это снижает риск незакрепленных компонентов и сколов фрез, вызванных вибрацией, предотвращает разлет фрагментов и обеспечивает более безопасную рабочую среду.

Технические параметры

Параметры выбора

Технические параметры

Сравнение преимуществ

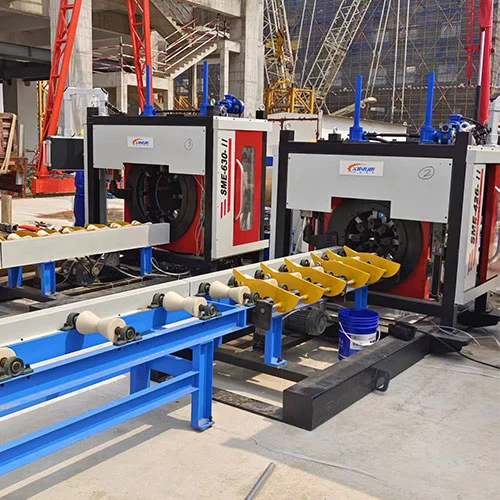

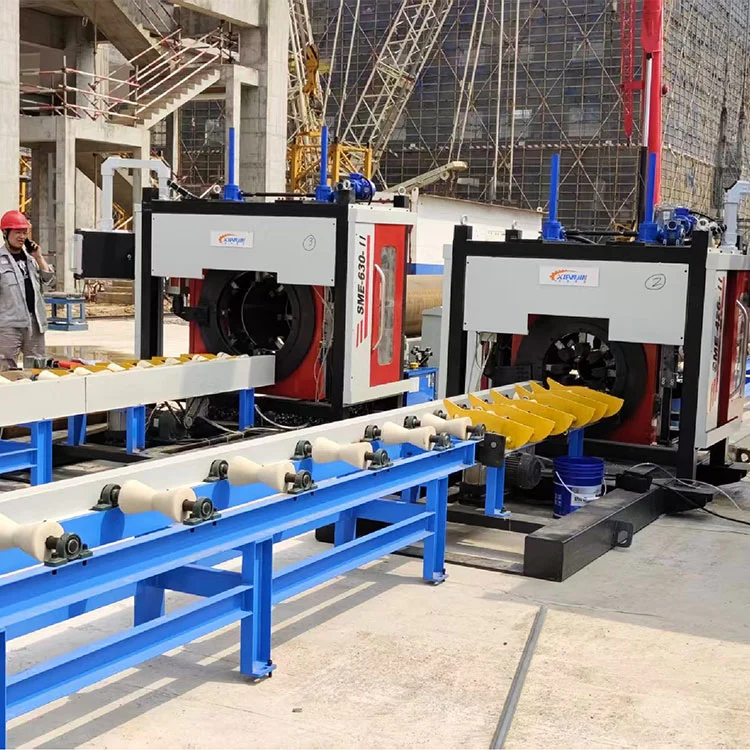

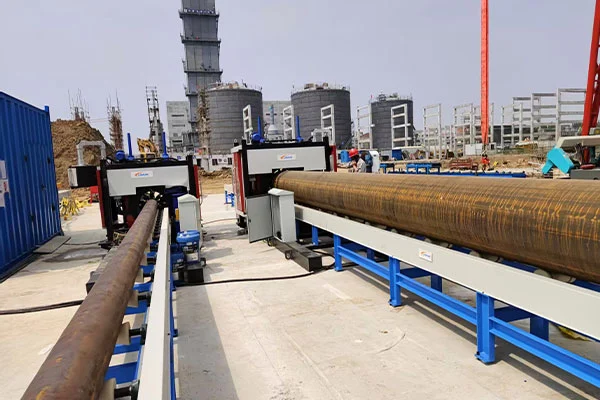

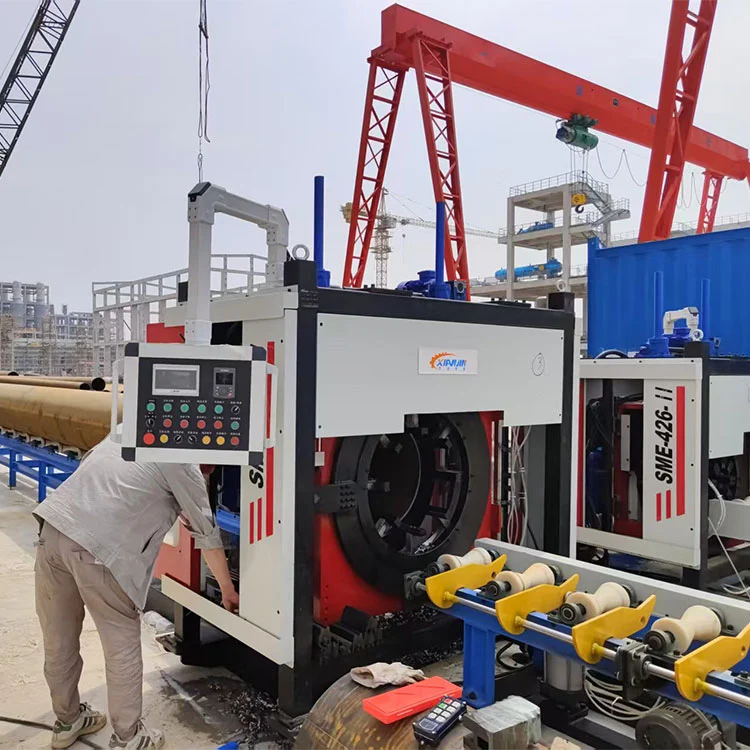

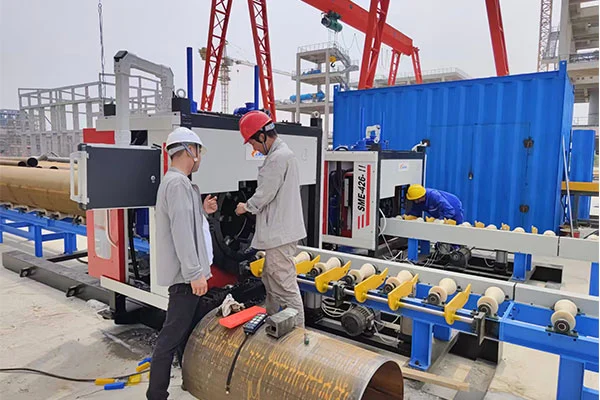

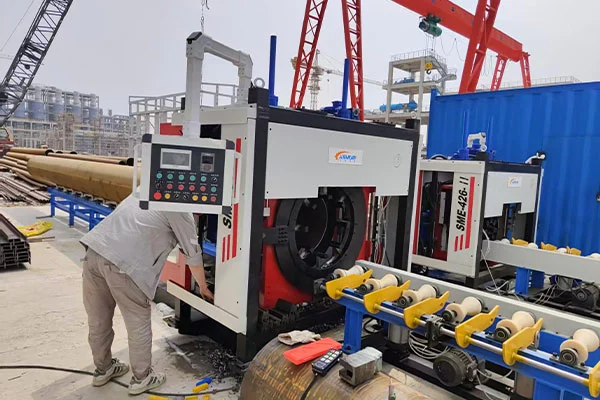

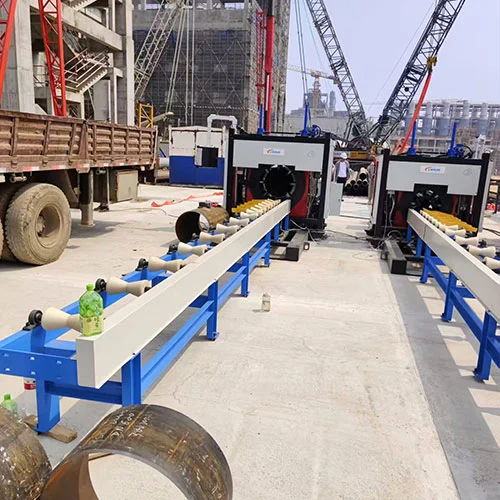

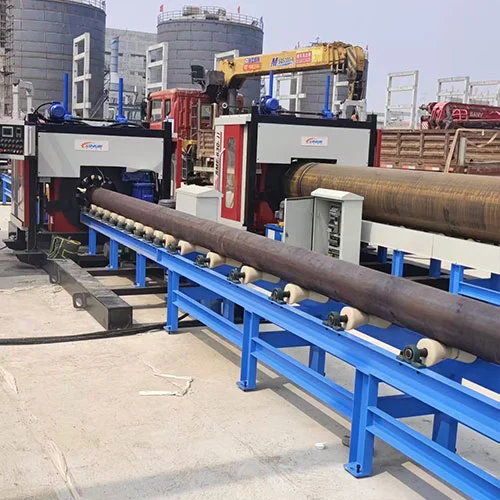

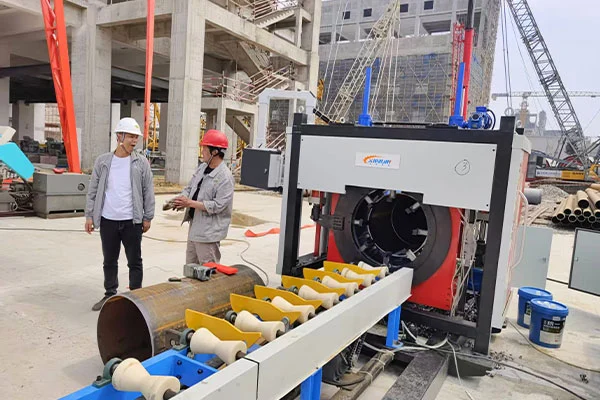

Случаи полевого применения

Часто задаваемые вопросы

Вопрос: Какие преимущества имеет серия SME-II по сравнению с традиционными машинами?

Ответ: Высокоточный станок для резки фасок имеет заметные конкурентные преимущества. Система VFD снижает потребление энергии более чем на 25% для достижения энергоэффективного производства. Благодаря удобной сенсорной панели и интеллектуальной настройке параметров начинающие операторы могут работать самостоятельно после 30-минутного обучения.

Вопрос: Какова производительность обработки машин серии SME-II?

A: Оснащен высокопроизводительным двигателем с ЧРП на 380 В, обеспечивающим стабильную и мощную мощность. Прецизионный механизм подачи с ЧПУ обеспечивает точность подачи ±0,07 мм. Инструменты равномерно вращаются вокруг трубы. Один разрез занимает 3-5 минут, максимальная производительность 20 шт./ч для труб DN300, что более чем в 3 раза быстрее, чем у традиционных установок. Резка и фаска выполняются за один проход. Шероховатость поверхности Ra12,5 мкм, отсутствие заусенцев и деформаций, скорость прохождения за раз более 99%.

Вопрос: Какова подвесная конструкция с низким центром и ее преимущества?

A: Он поддерживает высоту центра прохождения трубы в стандартном диапазоне. Для труб диаметром от 30 мм малого диаметра до 630 мм большого диаметра высота центра остается постоянной во время обработки. Это устраняет проблемы со смещением высоты, вызванные изменением диаметра труб на традиционных машинах. Вилочные погрузчики и мостовые краны не нуждаются в регулировке высоты на месте, что повышает эффективность погрузочно-разгрузочных работ на 70%.

Вопрос: Каков диапазон обработки машины SME-II?

A: SME-II работает с трубами толщиной стенки до 50 мм. Он обеспечивает эффективную резку и снятия фасок для большинства средне- и толстостенных труб в обычных условиях, с широким рабочим диапазоном и отличной адаптируемостью.
