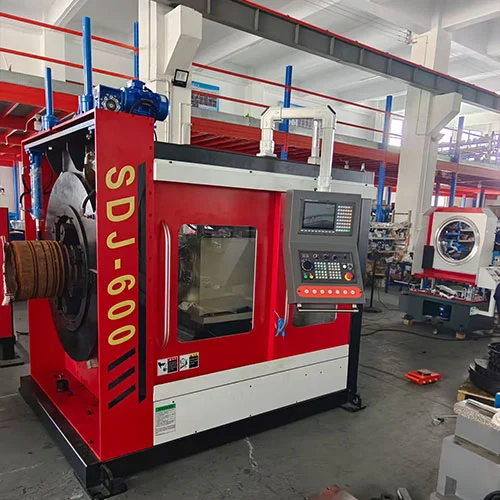

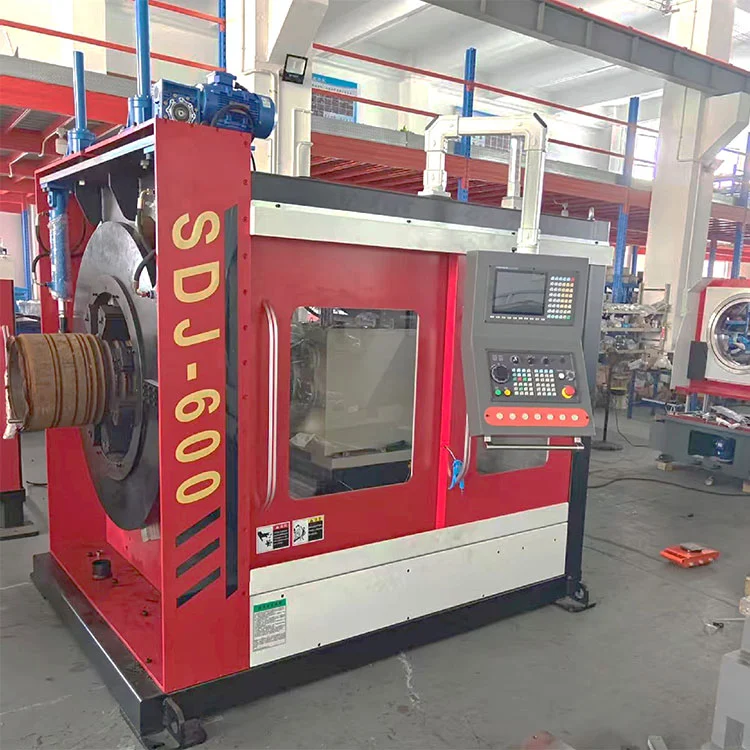

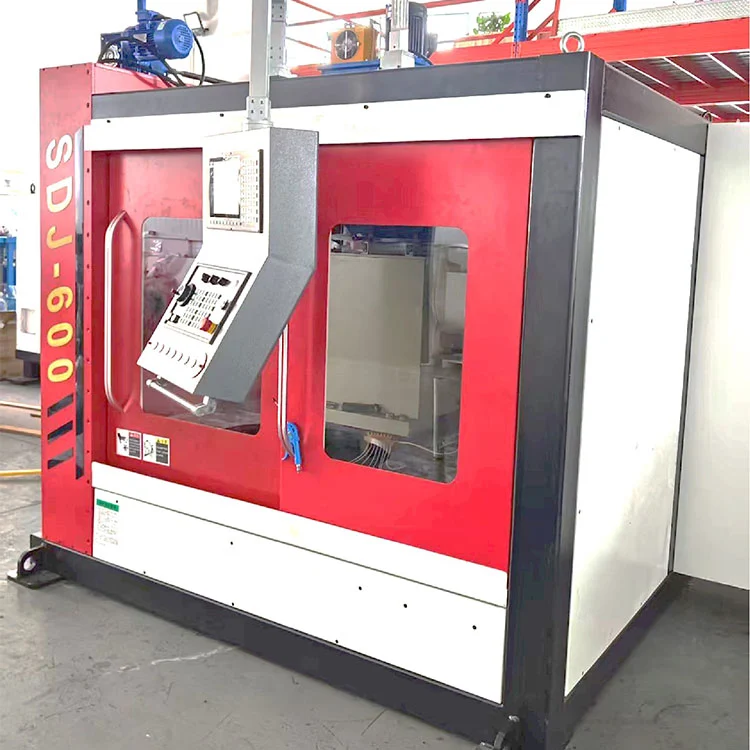

Станок для снятия фасок с ЧПУ

Компания Xianjin Pipeline, профессиональный поставщик оборудования для обработки труб из Китая, разработала этот станок для снятия фасок с ЧПУ в результате многолетних исследований рынка. Благодаря двигателю с регулируемой частотой 380 В и удобной панели управления он обеспечивает высокую эффективность резки без заусенцев и искажений. Резка и фаска могут быть выполнены за одну операцию. Он широко используется для обработки труб в нефтяной, нефтехимической, фармацевтической, металлургической, водоочистной, судостроительной, энергетической и других отраслях промышленности.

Отправить запрос

Описание продукта

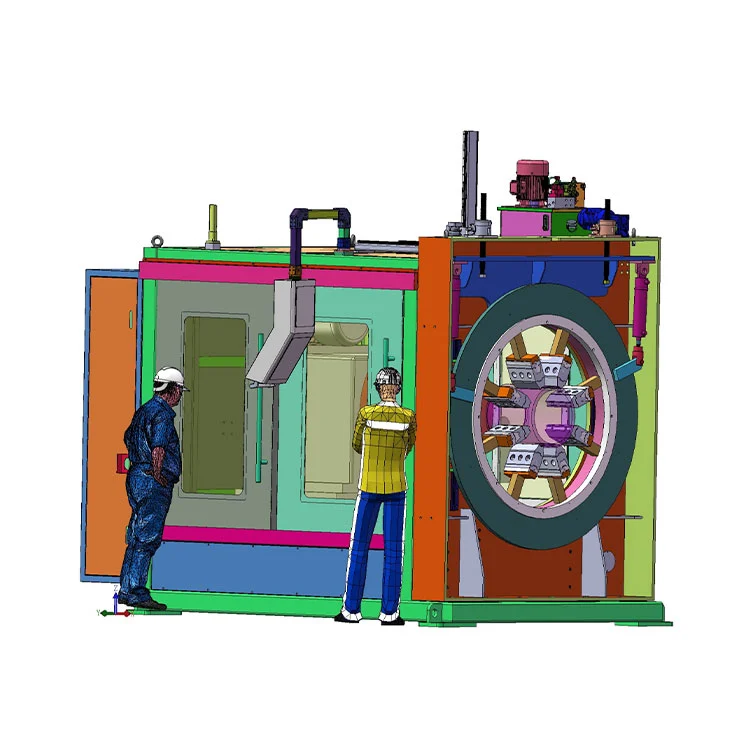

Станок для снятия фасок с ЧПУ — это высокоскоростной и прецизионный агрегат для обработки труб. Он оснащен разработанной нами собственной разработкой кулачковой вращающейся системой зажима и инновационным процессом ротационной резки в сочетании с удобной для пользователя системой управления. Превосходя альтернативное оборудование, эта модель отличается высокой эффективностью, энергосбережением, экологичностью и простотой эксплуатации. Он особенно идеален для труднообрабатываемых материалов, таких какнержавеющая сталь и высокопрочная сталь.

Особенности продукта

1. Комплексная обработка с высококачественной резкой

Универсальный станок для резки и снятия фасок использует роторную холодную резку. Разрезы без заусенцев и искажений, с идеально перпендикулярными концами, готовыми к прямой сварке. Различные углы фаски могут быть достигнуты за счет смены фрез для повышения эффективности обработки.

2. Стабильный зажим для труб разных размеров.

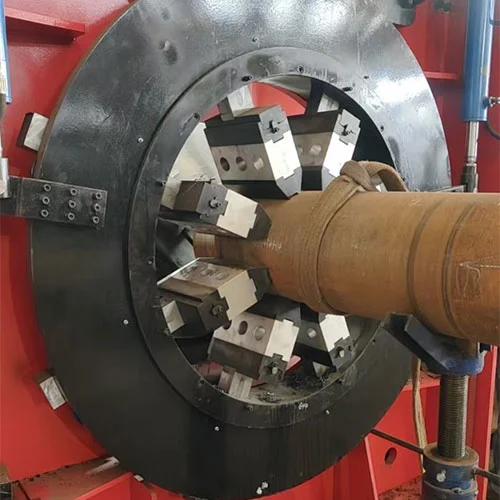

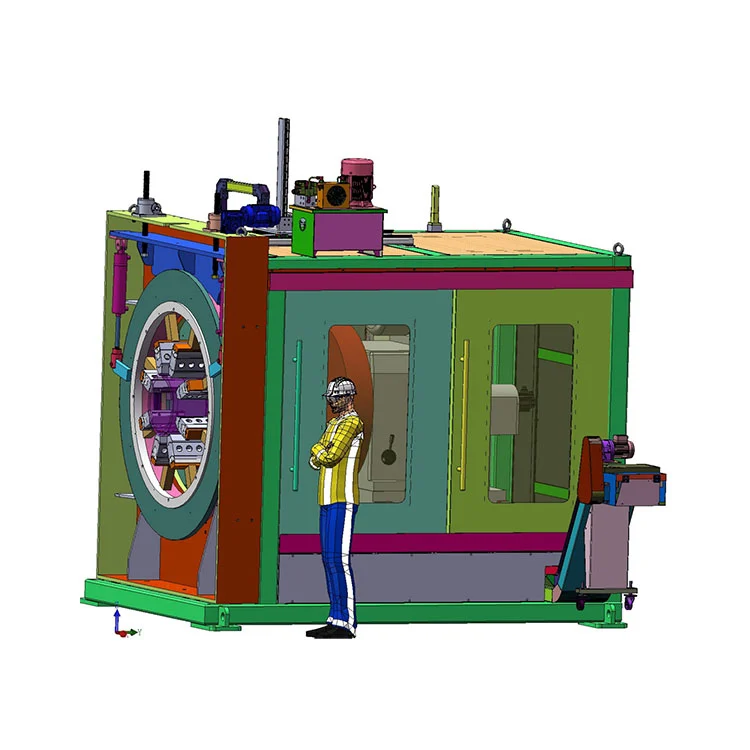

Разработанная собственными силами система кулачкового поворотного зажима предотвращает деформацию трубы за счет многоточечного зажима по окружности. Подъемный основной блок обеспечивает гибкую регулировку высоты центра для соответствия трубам различного диаметра.

3. Широкая совместимость материалов и широкое применение.

Работает дляуглеродистая сталь, нержавеющая сталь и легированная сталь, особенно подходит для труднообрабатываемых материалов, таких как нержавеющая сталь и высокопрочная сталь. Он выполняет резку и фасок на торцах и в середине труб для нефтяной, фармацевтической, судостроительной, энергетической и других отраслей промышленности.

4. Простота в эксплуатации, энергосбережение и экономия труда.

Станок для снятия торцов с ЧПУ, оснащенный двигателем с регулируемой частотой и удобной панелью управления для простоты эксплуатации. Это снижает трудоемкость и затраты на рабочую силу, соблюдая концепции низкого уровня выбросов углерода и защиты окружающей среды.

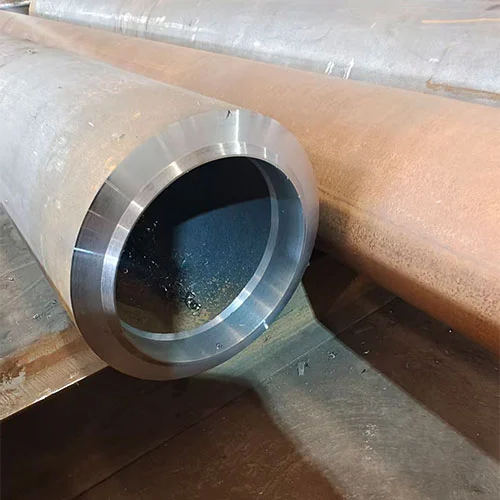

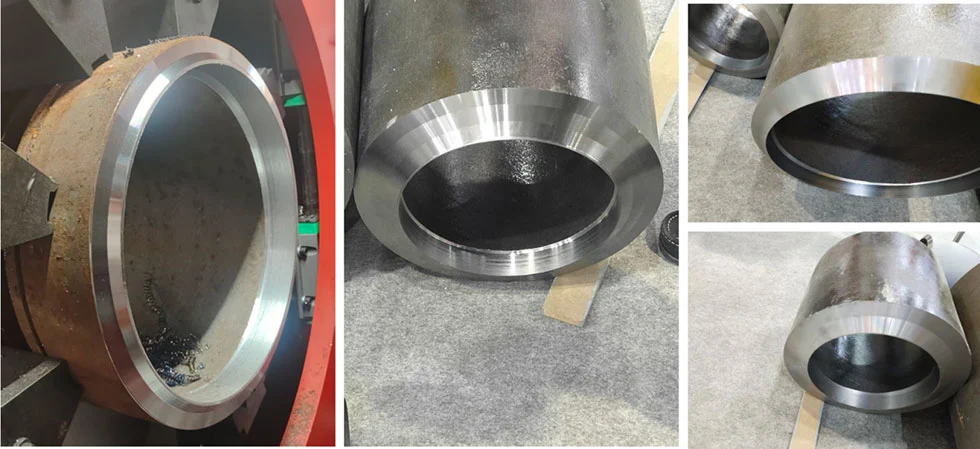

Эффект скашивания трубы

CNC end face beveling machine

Режим обработки на станке для снятия фаски

CNC end face beveling machine

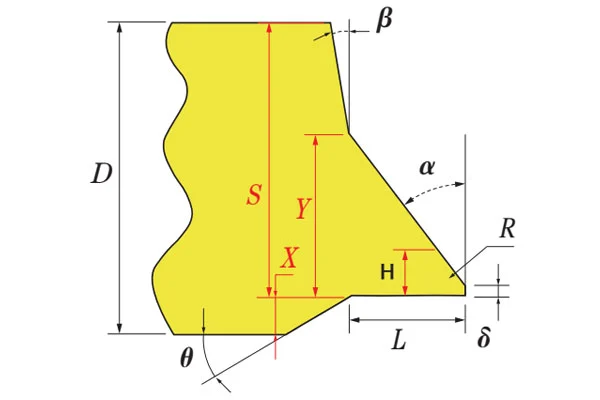

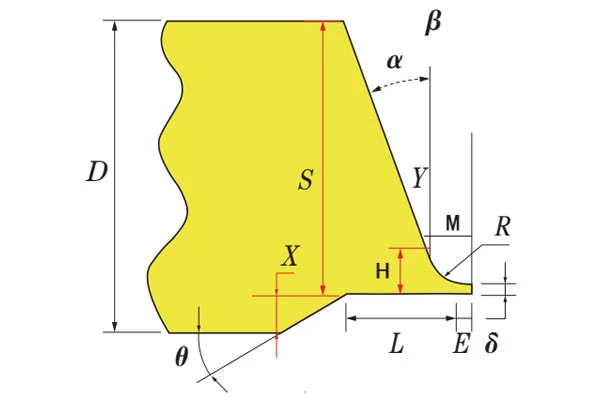

скос УФ-типа

CNC end face beveling machine

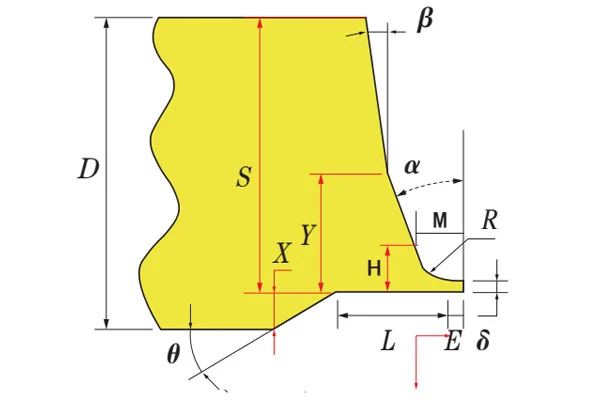

скос U-образного типа

CNC end face beveling machine

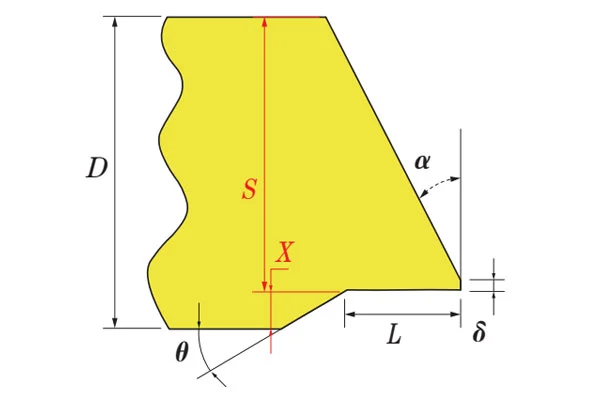

V-образный скос

CNC end face beveling machine

Двойной V-образный скос

Другие типы фасок могут быть настроены по запросу.

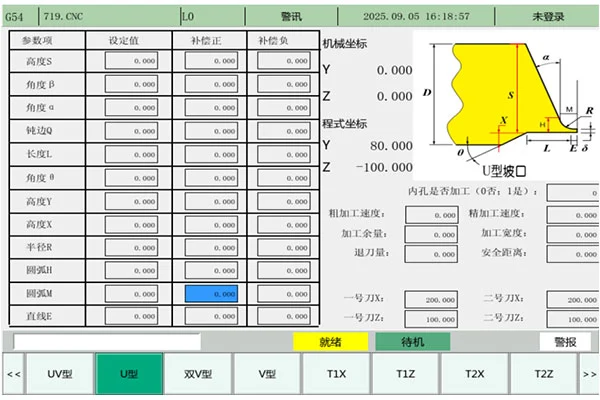

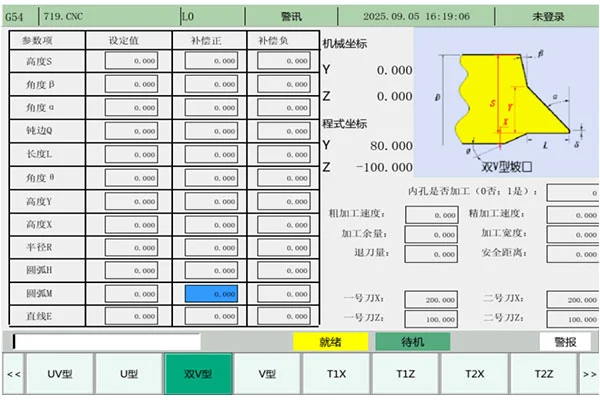

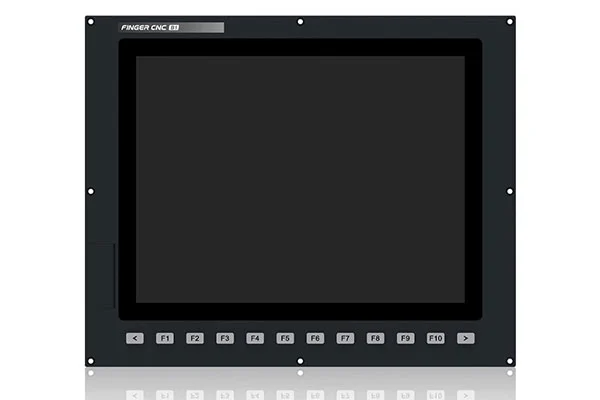

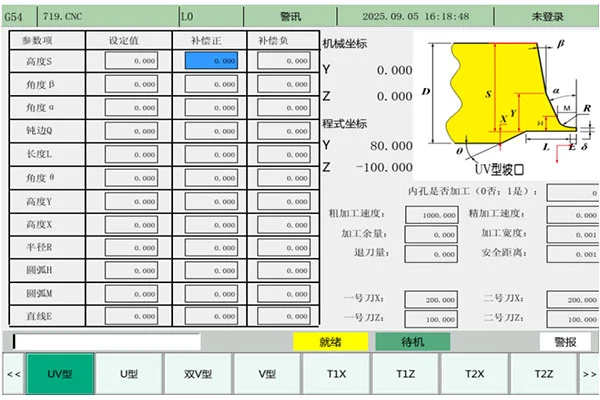

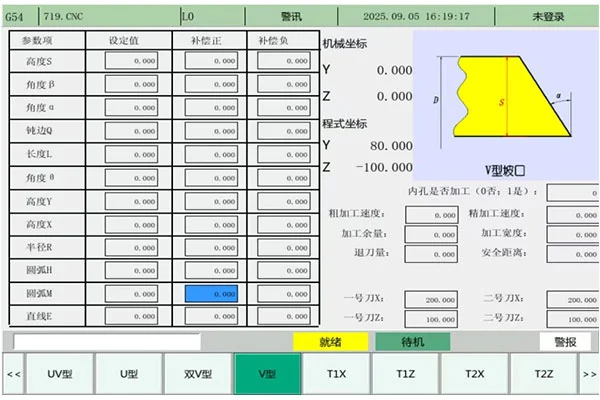

Интерфейс управления станком для снятия фаски

CNC end face beveling machine

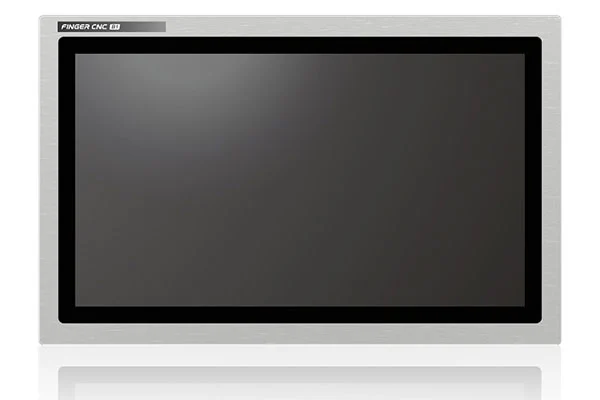

Система управления станком для снятия фасок

CNC end face beveling machine

Введение продукта
1. Станок для снятия фасок с ЧПУ, оснащенный ЖК-экраном высокой четкости.
2. Установите параметры для сбора переменных данных, сохраненных в системной памяти или на SD-карте. Данные также можно хранить, анализировать и проверять через Ethernet или USB.
3. Управление шиной EtherCAT/MIII для превосходной производительности в реальном времени и простоты обслуживания.
4. Поддержка Интернета вещей для доступа к обработке данных в режиме реального времени и удобного управления.
5. Расширяемые модули прикладного программного обеспечения; добавлять необходимые плагины в соответствии с потребностями клиента.
6. 2 ГБ ОЗУ + 8 ГБ памяти для превосходной скорости выполнения.
7. Созданный на основе высокой точности, высокой эффективности и большой гибкости, продукт обеспечивает выдающуюся производительность для различных применений.

CNC end face beveling machine

Введение продукта
1. Входной интерфейс: принимает сигналы от клавиатуры, датчиков, программ ЧПУ. Поддерживает USB, последовательный порт и Ethernet для подключения нескольких устройств и передачи данных.
2. Выходной интерфейс: отправляет управляющие сигналы на двигатели, электромагнитные клапаны, индикаторы для управления движением и состоянием машины. Формат сигнала соответствует приводам для надежной работы.
3. Блок дисплея: ЖК-сенсорный экран для ЧМИ, программ ЧПУ, параметров, состояния станка и отображения сигналов тревоги для удобства эксплуатации и мониторинга.
4. Связь: подключается к главному компьютеру для удаленного мониторинга, передачи программ и обновления системы; поддерживает проводную сеть с несколькими устройствами для совместной работы и централизованного управления.
5. Усовершенствованный многоядерный процессор и платформа суперкомпьютерного класса обеспечивают сверхплавную работу.
6. Память объемом 2 ГБ обеспечивает стабильную работу программ для различных задач.
7. Конструкция с высокой защитой от помех, прошла испытание EFT 4,5 кВ и сертификацию CE.

Технические параметры

Технические параметры станка для снятия фасок с ЧПУ

Модель	СДЖ-400	СДЖ-600	СДЖ-800	СДЖ-1200	СДЖ-1500
Диапазон обработки	Φ30-Φ457	Φ80-Φ630	Φ200-Φ830	300-1200	Φ500-Φ1500
Обрабатываемая толщина стенки	3-100 мм	3-120 мм	3-150 мм	3-200 мм	3-200 мм
Типы фасок	Типы V, Double-V, U, UV, I и т. д. (другие формы фасок не являются обязательными)
Метод зажима	Гидравлический многокулачковый зажим (8-кулачковый синхронный захват)
Система управления	Йида, Тайвань (другие системы управления не являются обязательными)
Подходящие материалы заготовки	Углеродистая сталь, легированная сталь, нержавеющая сталь, низкотемпературная сталь и т. д.
Мощность главного двигателя	4кВт	7,5 кВт	7,5 кВт	18,5 кВт	4кВт
Скорость подачи	Сервоуправляемый (регулируемый)
Мощность серводвигателя оси X	2,3 кВт
Мощность серводвигателя оси Y	2,3 кВт
Класс защиты основного блока	Встроенная защита рамы
Тип удаления чипа	Система удаления стружки задней пластины цепи (стандартная комплектация)
Мощность гидравлического двигателя	2,2/5 (опционально)
Метод блокировки оси вверх/вниз/влево/вправо	Ручной/автоматический (опционально)
Размер экрана	15 дюймов, 19 дюймов (опционально)
Освещение основного блока	Доступно (КРАСНОЕ освещение)
Точность изменения положения оси X	±0,1
Точность изменения положения оси Y	±0,1
Режим трансмиссии главного двигателя	Клиновой ремень для тяжелых условий эксплуатации
Скучная глубина	≤150 мм (стандартный держатель инструмента: 100)
Скорость шпинделя и режущей головки	20‑200 об/мин (бесступенчатая регулировка скорости, частотно-регулируемая регулировка скорости шпинделя)
Тип инструмента	Стандартные пластины с ЧПУ
Тип держателя инструмента	Токарный инструмент с двойной головкой (один инструмент для наружной и внутренней обработки фасок)
Тип основного устройства	Интегрированная чугунная рама
Габаритные размеры
Вес оборудования

Почему выбирают нас

Сяньцзиньский трубопровод	ПРОТИВ	Внутренние конкуренты
Самоцентрирующийся многокулачковый зажим, высокая точность	Режим зажима	V-образный зажим: низкая точность повторного позиционирования, деформация при зажиме тонкостенных труб.
Задняя подача/втягивание фрезы с сервоприводом; Эффективность в 12 раз выше, чем у отечественных аналогов, стабильная производительность	Механизм подачи	Передний электродвигатель: медленный втягивание, низкий КПД; заднее контактное кольцо, высокая частота отказов
Механизм подачи инструмента с жесткой направляющей, точность±0,1 мм	Механизм подачи	Некоторые марки: линейно-рельсовая конструкция, точность 0,5-2 мм.
Полная безопасность машины	Охранник безопасности	Частичная защита передней стороны: летящая металлическая стружка
Переключение передач + управление скоростью шпинделя с ЧРП, высокий выходной крутящий момент	Корпус шпинделя	Только шпиндель с ЧРП: недостаточный крутящий момент при низкоскоростной обработке.
2,3 кВтмощный двигатель подачи, двойная эффективность обработки по сравнению с отечественными аналогами	Механизм подачи	Маломощный передний двигатель, низкая скорость холостого хода.
Зубчатые шестерни внутри корпуса редуктора	Корпус шпинделя	Зубчатые шестерни на некоторых агрегатах: высокий уровень шума.
Цельный литой основной корпус, полносерийные жесткие рельсы, превосходная жесткость	Основная часть	Линейные рельсы, принятые некоторыми производителями

Таким образом, этот станок для снятия фасок с ЧПУ обеспечивает в 12 раз более высокую общую эффективность и в 5-10 раз лучшую точность обработки по сравнению с аналогами. Его зажимная способность по толщине стенки оптимально адаптирована для обработки труб.

Решение

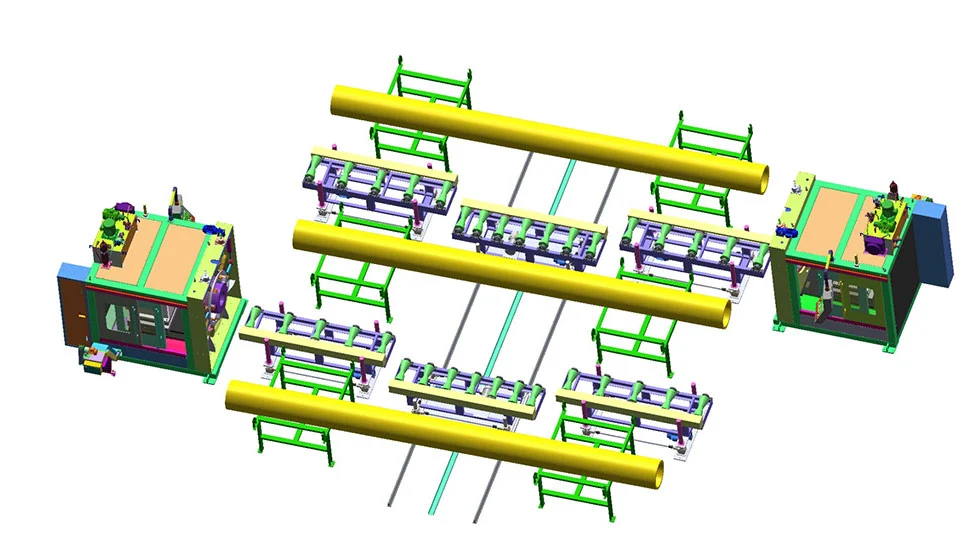

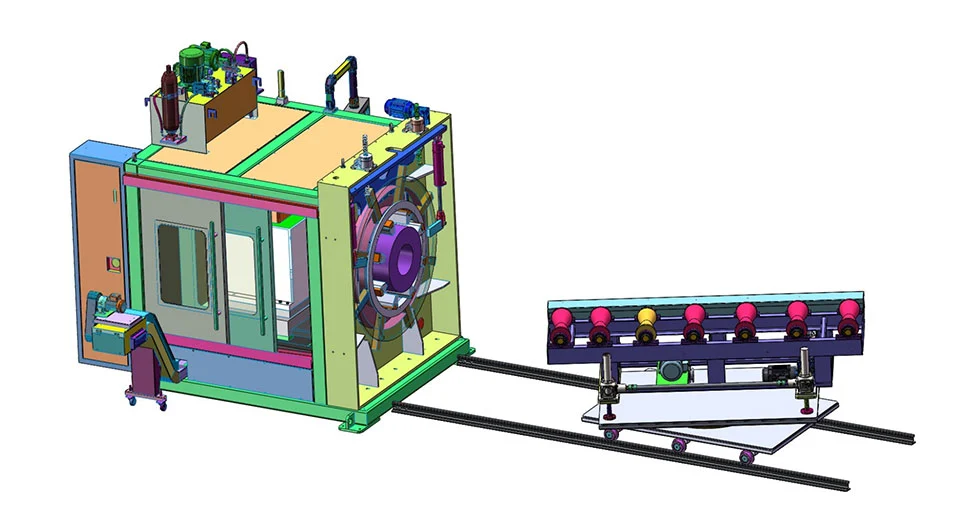

1. Общая схема выбора компоновки 1 торцевого станка с ЧПУ

CNC end face beveling machine

● Материал роликов: углеродистая сталь с высокопрочным полиуретановым покрытием, ролики V-образного типа.
● Длина линии:6‑12 м(настраиваемая длина)
● Режим транспортировки: электрическая транспортировка.
● Скорость транспортировки:2‑20 м/мин
● Регулирование скорости: плавное регулирование скорости с переменной частотой.
● Система управления: беспроводной пульт дистанционного управления.
● Система подъема: 4–6 синхронизированных электрических подъемников. Электрическая регулировка высоты центра трубы для обработки фасок на трубах различного диаметра.
● Тележка поперечного перемещения: перемещение в поперечном направлении позволяет оптимизировать производство в координации со стеллажами для материалов.

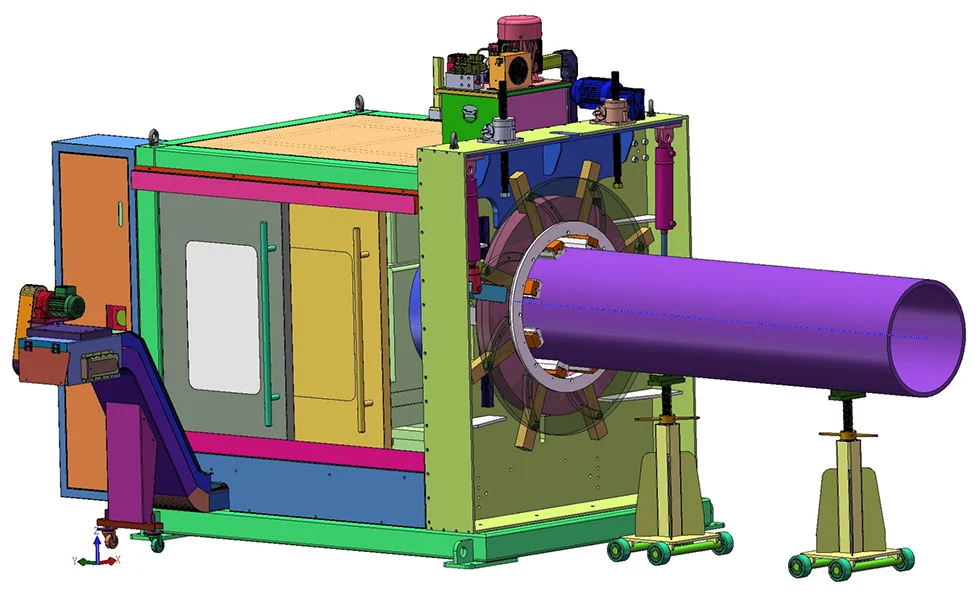

2. Общая схема выбора компоновки 2 торцевого станка с ЧПУ

CNC end face beveling machine

● Материал роликов: углеродистая сталь с высокопрочным полиуретановым покрытием, ролики V-образного типа.
● Длина линии:6‑12 м(настраиваемая длина)
● Режим транспортировки: электрическая транспортировка.
● Скорость транспортировки:2‑20 м/мин
● Регулирование скорости: плавное регулирование скорости с переменной частотой.
● Система управления: беспроводной пульт дистанционного управления.
● Система подъема: 4-6 синхронизированных электрических подъемников, обеспечивающих электрическую регулировку высоты центра трубы для обработки фасок на трубах различного диаметра.
● Автоматическая токарная обработка: возможность выполнения требований по фаске на обоих концах труб.

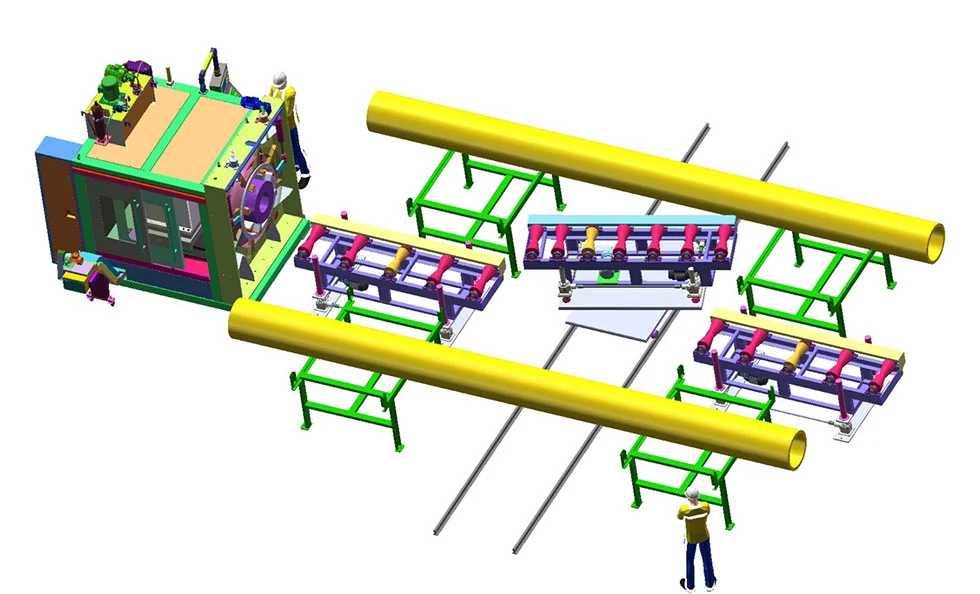

3. Общая схема выбора компоновки 3 торцевого станка с ЧПУ

CNC end face beveling machine

Материал ролика: углеродистая сталь с высокопрочным полиуретановым покрытием, ролик с V-образной канавкой.
● Длина линии:3 метра(настраиваемая длина), за исключением нижней направляющей
● Режим транспортировки: электрическая транспортировка.
● Скорость транспортировки:2‑20 м/мин
● Регулирование скорости: бесступенчатое регулирование скорости с преобразованием частоты.
● Система управления: беспроводной пульт дистанционного управления.
● Система подъема: 4–6 синхронизированных электрических подъемников. Электрическая регулировка высоты центра трубы для обработки фасок на трубах различного диаметра.
● Автоматический поворот труб: поддержка снятия фасок на обоих концах трубы.

4. Общая схема выбора компоновки 4 торцево-фаскорезного станка с ЧПУ

CNC end face beveling machine

● Вручную отрегулируйте высоту кронштейна, чтобы он совпадал с центром основной машины.
● Вручную переместите опорную стальную трубу вперед и назад.

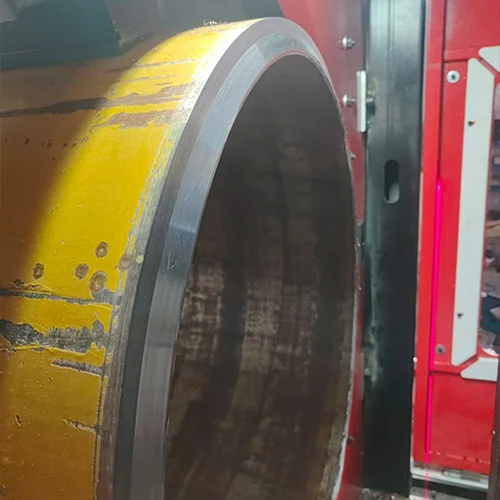

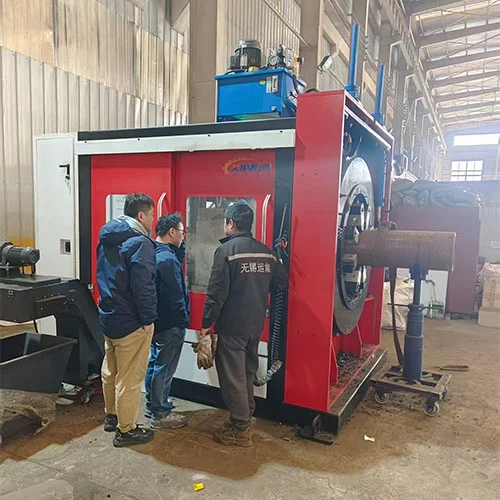

Случаи полевого применения

CNC end face beveling machine

Часто задаваемые вопросы

В1: Каковы основные конфигурации станка для снятия фасок?

A: Станок для снятия фасок с ЧПУ оснащен нашей собственной разработанной системой поворотного зажима с кулачком, инновационной технологией ротационной резки,Двигатель с ЧРП 380 В, удобная панель управления и стабильный механизм подачи. Подъемный основной блок регулирует высоту центра для труб различного диаметра.

В2: Для каких материалов и отраслей применима машина?

A: Он обрабатывает углеродистую сталь, нержавеющую сталь и легированную сталь, особенно труднообрабатываемую высокопрочную сталь. Широко используется в нефтяной, нефтехимической, пивоваренной и молочной, фармацевтической, металлургической, водоочистной, судостроительной и энергетической отраслях.

В3: Как насчет производительности обработки и качества резки?

A: Высокая режущая способность и эффективность. Он обеспечивает одноэтапную резку и снятие фасок без заусенцев и искажений. Используя роторную холодную резку, лезвия обрезают трубу по внешней окружности, чтобы получить 100% перпендикулярные торцы.

В4: Каков его диапазон обработки и толщина стенок?

А: Диаметр трубы:Φ30‑Φ1500; толщина стены:3‑200 мм. Широкий рабочий диапазон отвечает требованиям резки труб и снятия фасок в различных отраслях промышленности.
