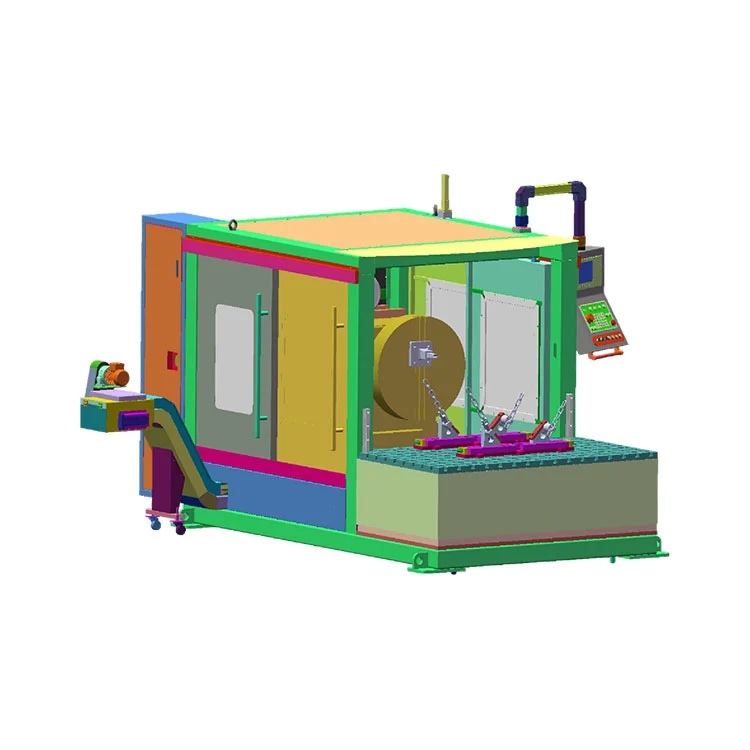

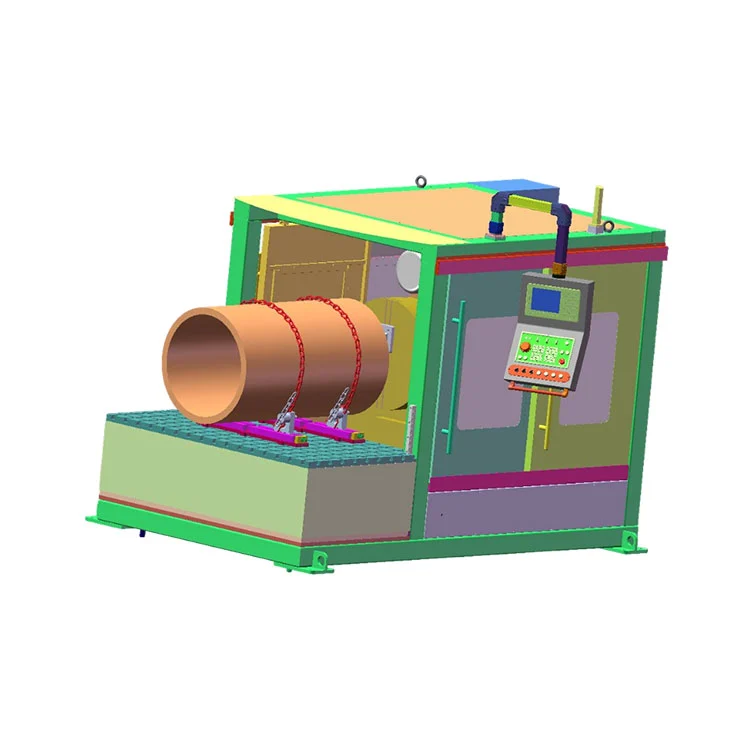

Станок для снятия фаски с ЧПУ

Станок для снятия фаски с ЧПУ представляет собой высококлассную интеллектуальную модернизацию станков для снятия фасок платформенного типа. Разработанный специально для высокоточной обработки труб специальной формы, он обладает четырьмя основными преимуществами: точное управление, высокая интеллектуальная эффективность, широкая совместимость и надежная безопасность. Обеспечивая точность ±0,1°/0,1 мм, он обеспечивает надежный зажим и обработку без деформации колен Φ50 диаметром 1500 мм (R=1,5Dr) и 10 заготовок с тонкими/толстыми стенками диаметром 150 мм.

Преимущество продукта

1. Точность и управляемость

Станок для снятия фасок с ЧПУ оснащен системой ЧПУ и высокоточными сервоприводами, обеспечивающими точность обработки ±0,1°/0,1 мм. Полный цифровой контроль параметров исключает ошибки, вызванные человеческим фактором, и обеспечивает постоянную точность при серийном производстве. Он производит конические профили премиум-класса, которые напрямую соответствуют высоким требованиям к сварке, без вторичной шлифовки и доработки.

2. Высокая эффективность и интеллект

Встроенные специальные макропрограммы для ЧПУ обеспечивают вызов параметров одним щелчком мыши и быстрый переход фаски с нулевым отклонением траектории инструмента. Никакого повторного программирования или отладки не требуется. Его удобное для пользователя управление повышает производительность и выход продукции для труб специальной формы, сокращает время выполнения заказов и обеспечивает крупносерийное производство.

3. Широкая совместимость

Поддерживает фаски типа V, Double V, U, UV и I, включая обработку внутреннего отверстия, внешнего фаска, плоской поверхности и конического внутреннего отверстия. Диапазон обработки: диаметр трубы Φ50 1500 мм (R=1,5Dr), толщина стенки 10 150 мм. Работает с углеродистой сталью, легированной сталью, нержавеющей сталью, низкотемпературной сталью и другими материалами для универсального применения в различных условиях работы.

4. Безопасность и надежность

Моноблочная высокопрочная чугунная рама обеспечивает надежную жесткость и исключительную ударопрочность. Стандартный зажим цепи и саморегулирующееся V-образное основание обеспечивают резку в тяжелых условиях без вибрации и деформации. Полная защита рамы и система удаления шлака из задней пластины цепи обеспечивают безопасное и стабильное долгосрочное массовое производство тяжелых грузов.

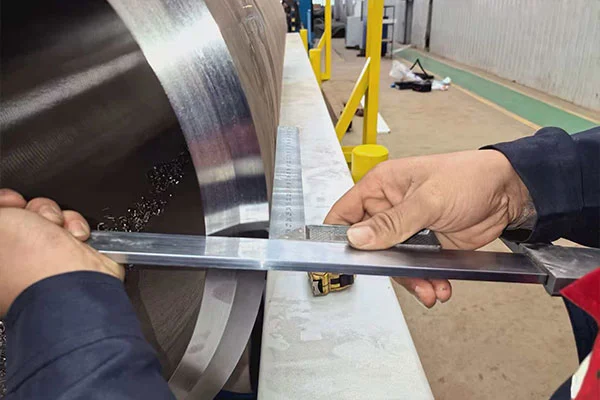

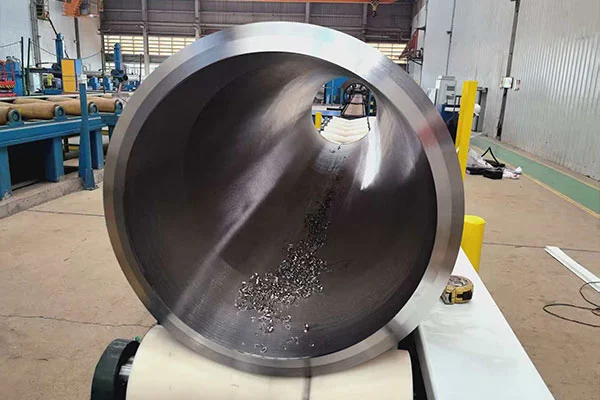

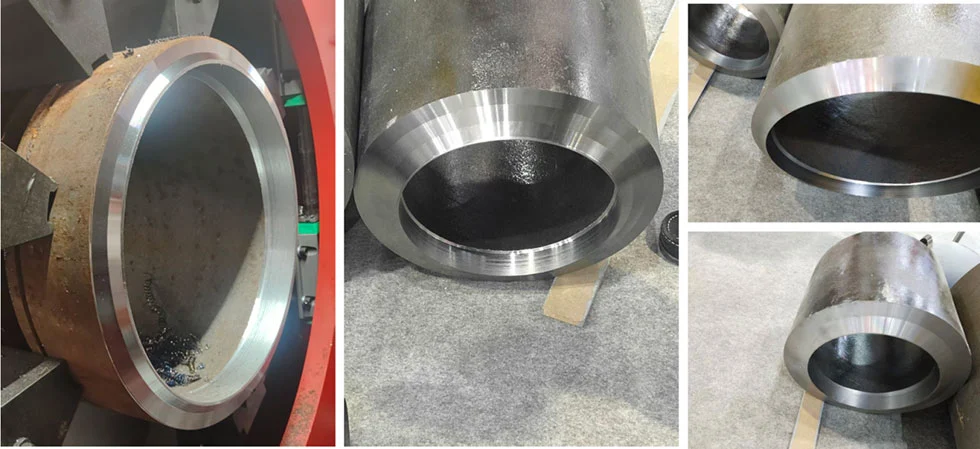

Эффект скашивания трубы

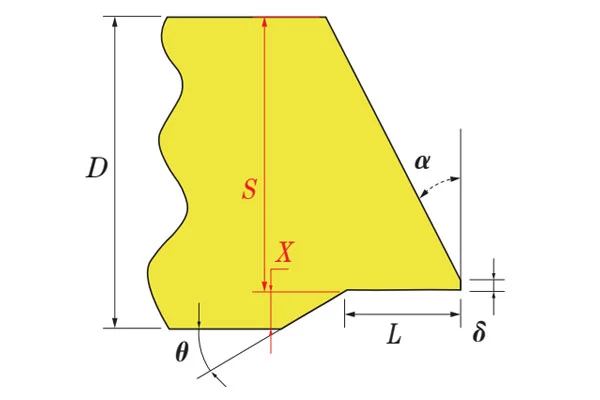

Режим обработки на станке для снятия фаски

Другие типы фасок могут быть настроены по запросу.

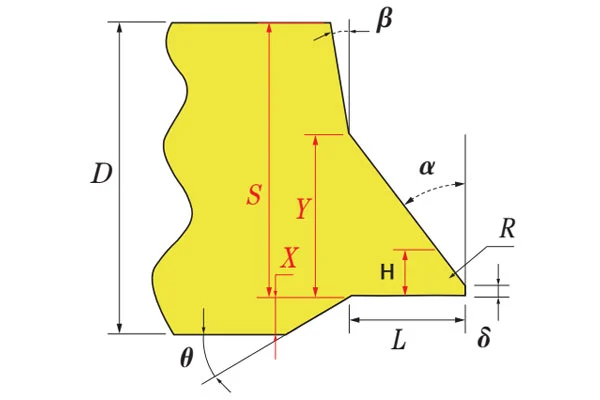

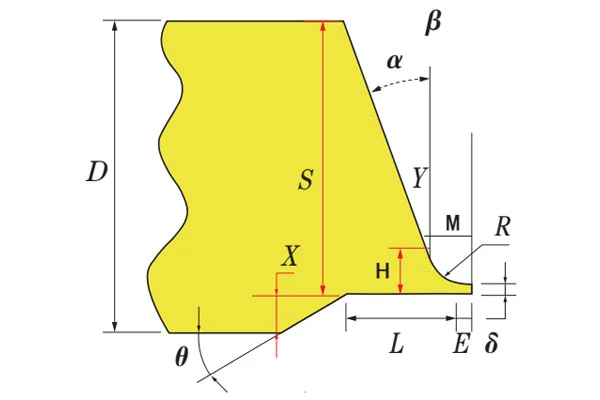

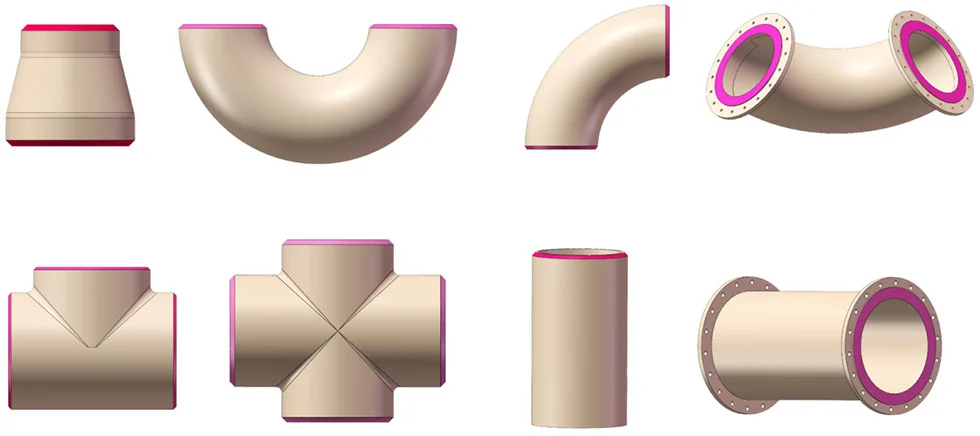

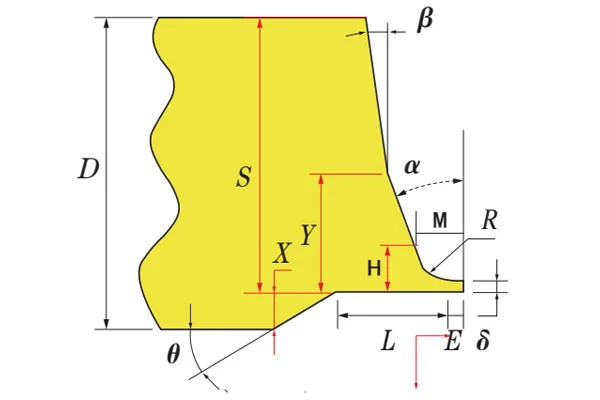

Принципиальная схема типовых заготовок

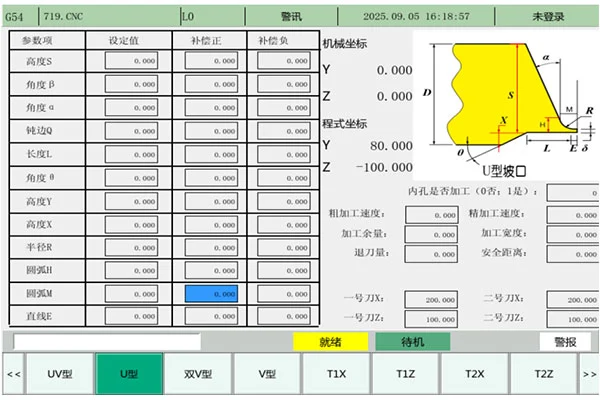

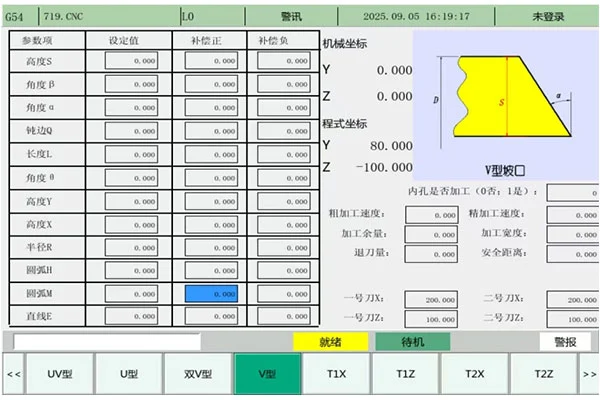

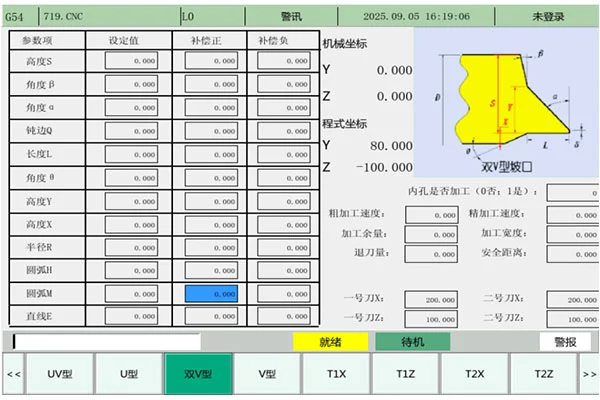

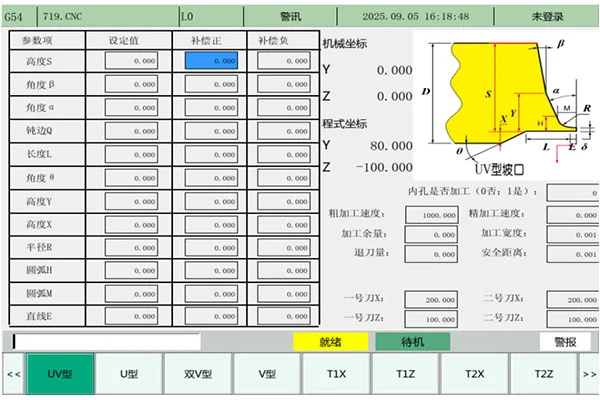

Интерфейс управления станком для снятия фаски

Система управления станком для снятия фасок

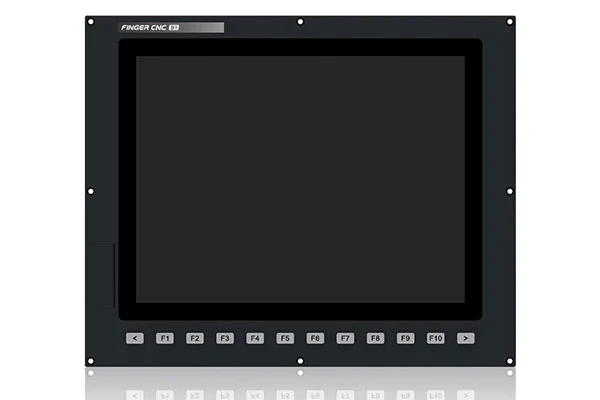

15-дюймовый сенсорный экран

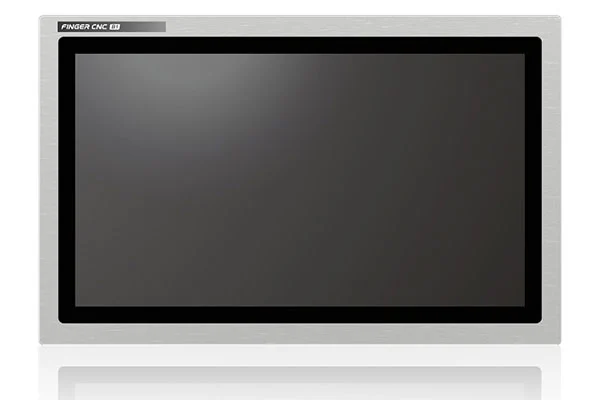

19-дюймовый сенсорный экран

Почему выбирают нас

Таким образом, общая эффективность станка для снятия фасок с ЧПУ в 1 2 раза выше, чем у сопоставимых конкурентов, а точность обработки в 5 10 раз выше.

Технические параметры

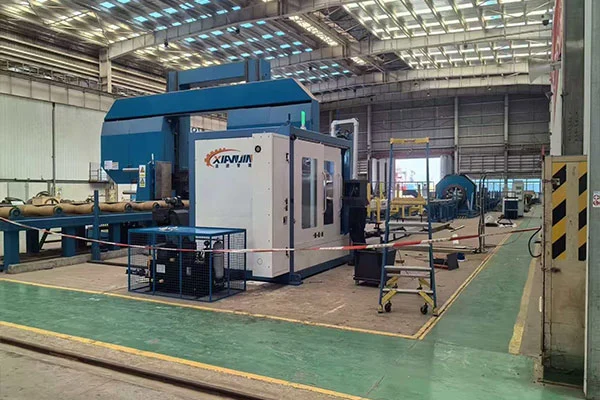

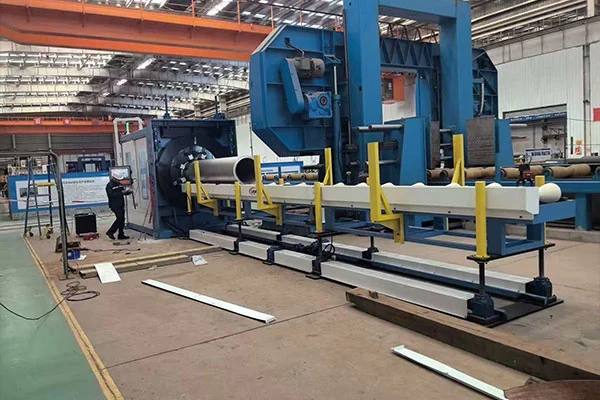

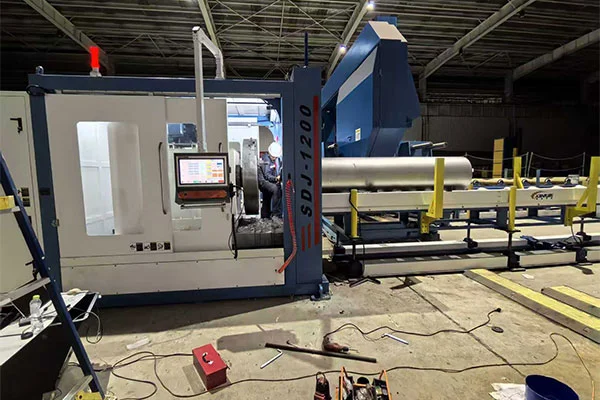

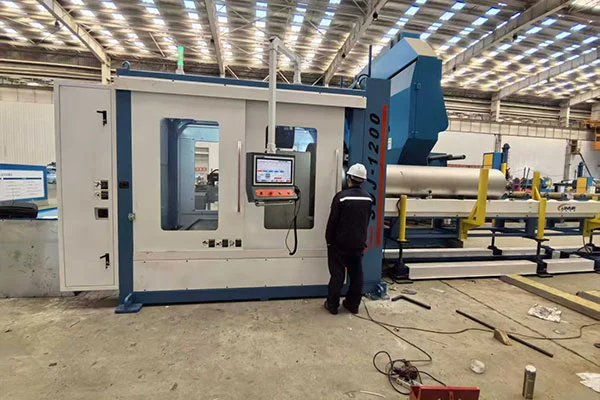

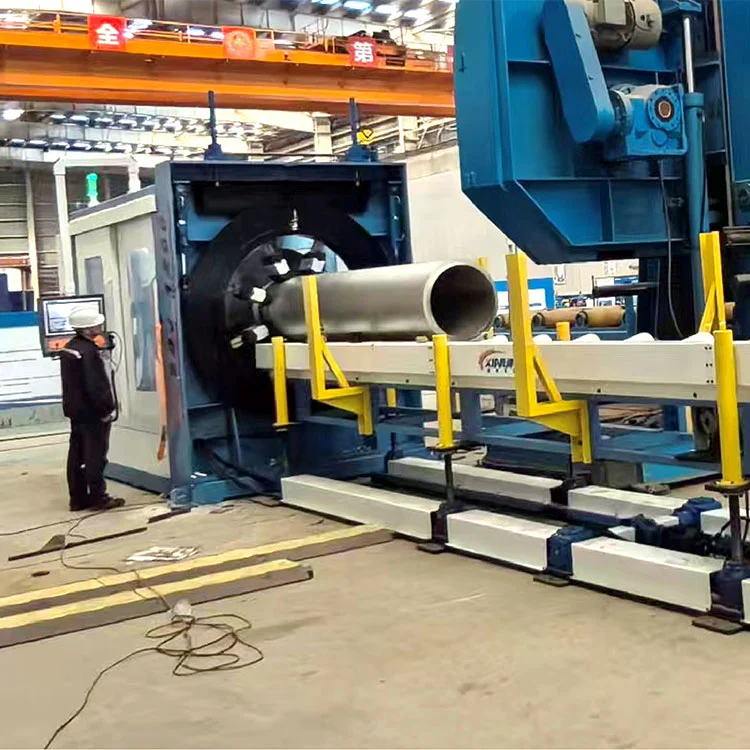

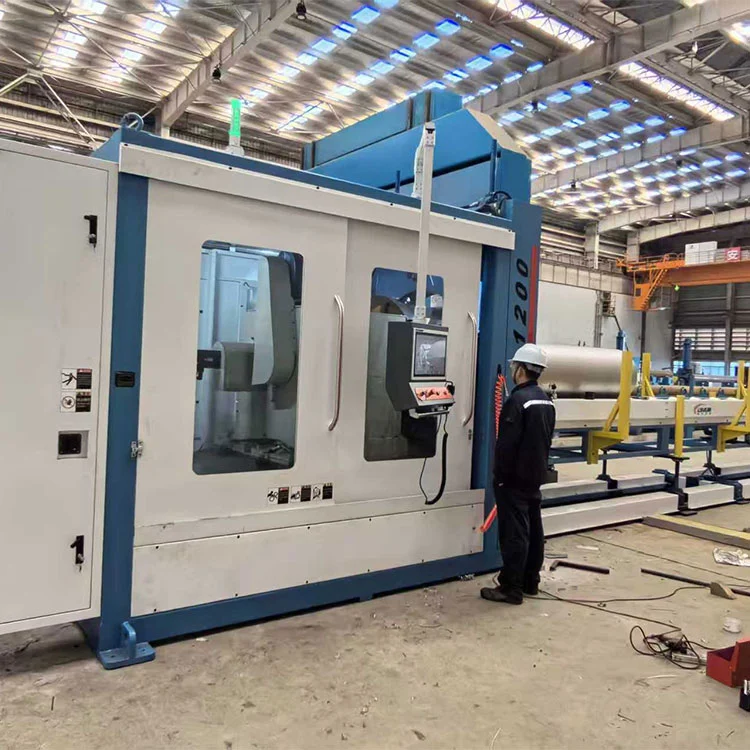

Случаи полевого применения

Часто задаваемые вопросы

В1: Какова производительность станка для снятия фасок?

A: Станок для снятия фаски колен с ЧПУ предназначен для труб диаметром от 50 до 1500 мм (R=1,5Dr) и толщиной стенок от 10 до 150 мм. Обеспечивает надежный зажим без деформации колен, толстостенных и тонкостенных труб.

Вопрос 2: Какие ключевые преимущества он дает при обработке фасок?

A: Позволяет одним щелчком переключаться между фасками типа V, Double V и U. Наши макропрограммы для ЧПУ собственной разработки позволяют быстро вызывать параметры для плавных переходов и точных траекторий движения инструмента. Он позволяет выполнять обработку внутреннего отверстия, наружную фаску и другую многопроцессную обработку, что исключает необходимость повторяющегося программирования и отладки для создания индивидуальных фасок для компонентов специальной формы.

В3: Какова его точность и возможности массового производства?

A: Точность обработки достигает ±0,1°/0,1 мм. Цифровая настройка параметров угла фаски, глубины и скорости резания исключает ошибки человеческого вмешательства и гарантирует однородное и стабильное качество на протяжении всего серийного производства.

В4: Для каких отраслей и деталей предназначена машина?

Ответ: Создан для высококлассных трубопроводных проектов, включая нефтегазовую, химическую и атомную энергетику. Он обрабатывает отводы, тройники, переходники и крестовины, сочетая резку с большими нагрузками для толстостенных заготовок, гибкую адаптируемость для деталей нестандартной формы и стабильные результаты серийного производства.

Послепродажное обслуживание

• Бесплатный гарантийный период:12 месяцев со дня приемки оборудования.

• Услуги в рамках гарантии:В случае поломки или повреждения оборудования предоставляются бесплатные технические консультации и ремонт. Ответ на запросы: ответ по телефону в течение 2 часов, письменный ответ в течение 8 часов. Если требуется обслуживание на месте, опытные инженеры будут отправлены в течение 24 часов для объектов в радиусе 800 км или в течение 48 часов для объектов в радиусе более 800 км. Инженеры должны оставаться на месте до тех пор, пока неисправность не будет устранена и клиент не будет удовлетворен.

• Услуги после истечения гарантийного срока:Ответ по телефону в течение 2 часов после получения запроса на обслуживание. Если неисправность не удается устранить по телефону, инженеры будут отправлены в течение 24 часов (в пределах 800 км) или 48 часов (в пределах 800 км) для оказания помощи в ремонте на месте.

• Компания придерживается своей философии обслуживания и обязательств по поддержке эксплуатации, направленных на быстрое и эффективное решение проблем после продажи.
