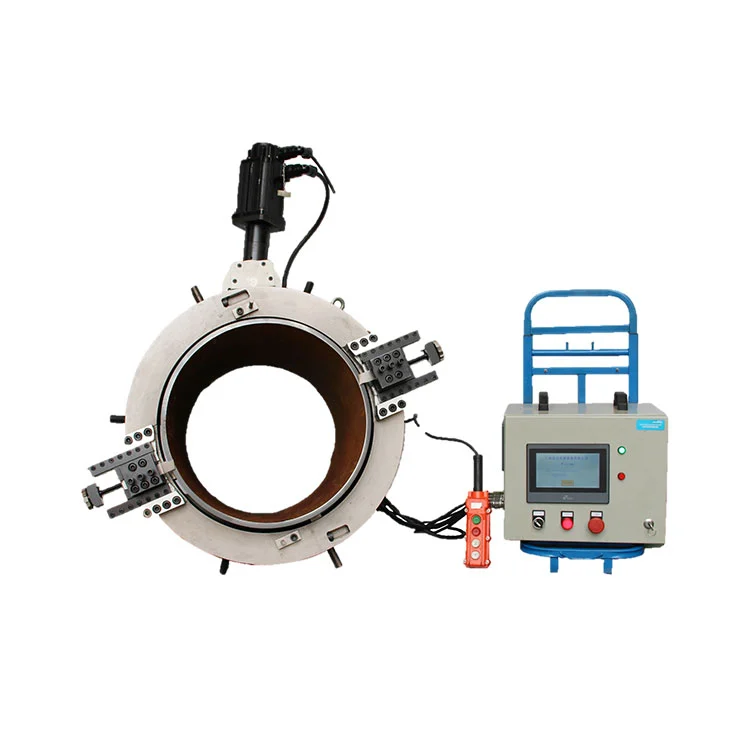

Станок для снятия фаски с внешним зажимом и сервоприводом

Этот станок для снятия фасок с внешним зажимом и сервоприводом, изготовленный из высокоплотного и высокопрочного сплава, объединяет в себе функции резки и снятия фаски. Он подключается к серводвигателю с помощью быстроразъемных соединений для простоты и удобства сборки. Соответствующий серводвигатель имеет взрывозащищенную конструкцию повышенной безопасности. Многочисленные защитные меры подавляют искры, электрические дуги и опасные высокие температуры, обеспечивая безопасную работу вЗона 2 взрывоопасные зоны.

Преимущества продукта

Интегрированная однопроходная обработка

Этот станок для снятия фасок с внешним зажимом и сервоприводом, изготовленный из высокопрочного сплава высокой плотности, поддерживает сервопривод для комбинированной резки и снятия фасок. Автоматическая орбитальная оснастка обеспечивает высокий съем материала за один проход,концы труб без заусенцев и деформаций. Сменные резцы создают несколько углов фаски для немедленной готовности к сварке.

Удобная работа на месте

Легкий и портативный, идеально подходит для полевой обработки больших диаметров. Регулируемые подшипники с нагрузкой на шейку в сочетании с усиленным нижним кольцом обеспечивают стабильную работу. Быстрый зажим с регулировкой одним ключом. Конструкция вращающегося инструмента со стационарной трубой повышает безопасность эксплуатации.

Разнообразные конфигурации мощности

Несколько вариантов электропитания: двигатель с разным напряжением или привод от двигателя для работы в условиях отсутствия электроэнергии за пределами площадки. Быстроразъемные сервомуфты позволяютнастройка «подключи и работай»для быстрой реконфигурации в различных средах сайта.

Широкая совместимость материалов и приложений

Работает с пластиком, медью, латунью, железом, углеродистой сталью, алюминием, высококачественной сталью, нержавеющей сталью премиум-класса и титаном. Нестандартные размеры и специальные профили фасок могут быть изготовлены по индивидуальному заказу. Широко используется для подготовки труб перед сваркой в ​​нефтяной, нефтехимической, пищевой, молочной, фармацевтической, металлургической, водоочистной, судостроительной и энергетической промышленности.

Технические характеристики

Введение в серводвигатель

Серводвигатель для станка для снятия фаски с внешним зажимом и сервоприводом предлагает значительные преимущества. Система сервоуправления обеспечивает высокоточное регулирование с обратной связью, обеспечивая лучший динамический отклик, точность позиционирования и стабильность во время резки по сравнению с обычными приводами. Энергоэффективный и не требующий особого обслуживания, он сокращает эксплуатационные расходы, поддерживает непрерывное автоматизированное производство и повышает адаптируемость и надежность оборудования в суровых условиях работы.

1.Этот двигатель имеет взрывозащищенную конструкцию повышенной безопасности. Принят ряд надежных мер по подавлению искр, электрических дуг и опасных высокотемпературных условий, обеспечивающих безопасную работу во взрывоопасных зонах 2.

2.Он использует бесщеточное возбуждение, оснащен вращающимся диском выпрямителя и шкафом статического возбуждения для надежной работы системы управления возбуждением. Переключение возбуждения в зависимости от скольжения положительной полярности осуществляется точно без ударных нагрузок. Система возбуждения обеспечивает надежную защиту от рассогласования и надежную возможность повторной синхронизации. Разумная схемотехника предотвращает аномальный нагрев разрядных резисторов во время работы, имеет широкий диапазон регулировки тока возбуждения.

3.Главный синхронный двигатель, возбудитель переменного тока и вращающийся диск выпрямителя расположены соосно. Диск выпрямителя может быть установлен либо между главным двигателем и возбудителем, либо на внешней стороне корпуса подшипника.

4.Степень защиты корпуса:IP54.

5.Применяется изоляционная структура класса F; Повышение температуры обмотки оценивается в соответствии с критериями класса В.

6.Оснащен антиконденсационным нагревателем повышенной безопасности, стационарно установленным внутри нижней крышки двигателя для обеспечения нагрева и защиты от влаги во время остановки.

7.Отбирается высококачественное сырье. Достаточные запасы зарезервированы как для электрических, так и для механических расчетов, чтобы удовлетворить требования эксплуатационной надежности и контроля температуры для двигателей повышенной безопасности.

8.Осуществлен комплексный эксплуатационный контроль: в главной клеммной коробке установлены самобалансирующиеся трансформаторы тока повышенной безопасности для дифференциальной защиты. В обмотки статора вмонтированы рабочие и запасные платиновые терморезисторы Пт100. Для обоих подшипников скольжения с концевой опорой предусмотрены локальные индикаторы температуры и клеммы дистанционного сигнала.

Таблица выбора диапазона резания

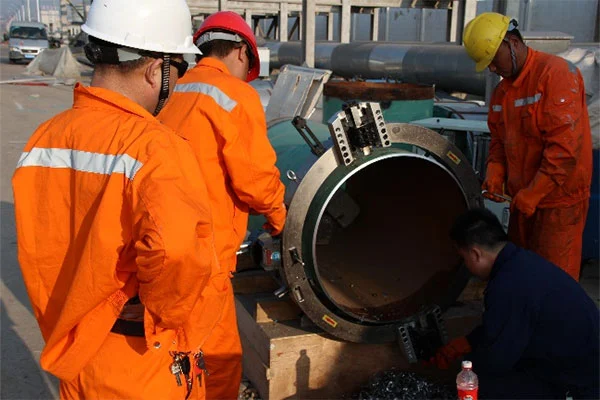

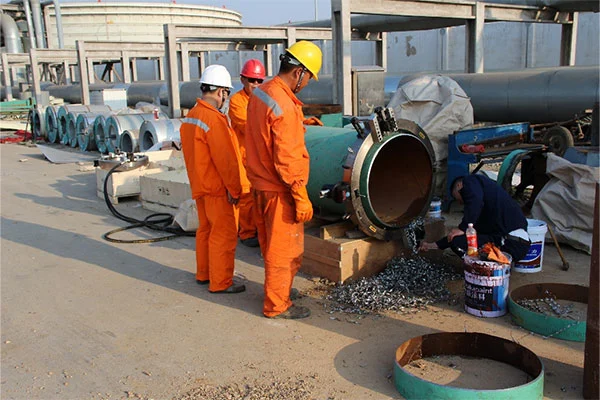

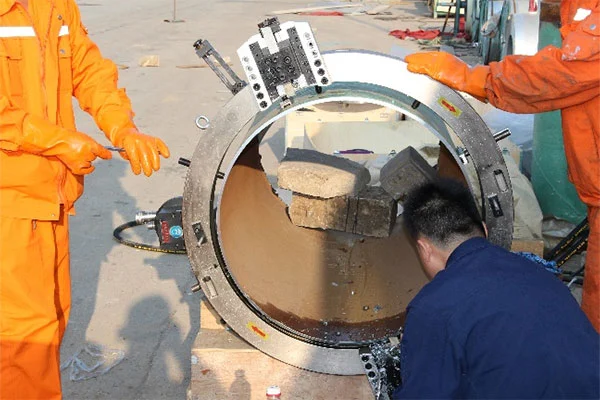

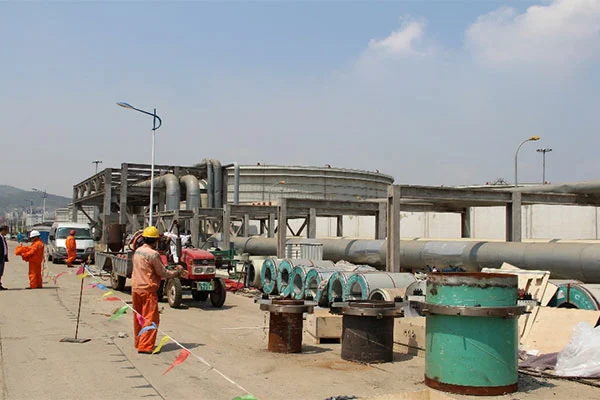

Инженерный кейс

Часто задаваемые вопросы

Вопрос: Какие типы фасок поддерживает станок и каков диапазон его обработки?

A: Станок для снятия фаски с внешним зажимом и сервоприводом может производить фаски по индивидуальному заказу и охватывает диапазон обработки до2500 ммс возможностью выбора модели по мере необходимости. Помимо труб, он позволяет безопасно и эффективно резать и снимать фаски для сосудов под давлением и парогенераторов.

Вопрос: Имеет ли серводвигатель взрывобезопасное исполнение?

О: Оснащен взрывозащищенным серводвигателем повышенной безопасности. Многочисленные защитные меры исключают риск возникновения искр, электрических дуг и высоких температур, обеспечивая безопасную работу вЗона 2, взрывоопасная атмосфера. Он имеетСтепень защиты IP54иИзоляция класса F. Встроенные антиконденсационные нагреватели и датчики температуры Pt100 поддерживают локальное считывание и дистанционную передачу сигналов.

Вопрос: Каковы его основные области применения?

A: Широко применяется в нефтяной, нефтехимической, газовой, судостроительной и морской, энергетической, металлургической, водоочистной, фармацевтической и пищевой промышленности. Он отвечает требованиям по сборке, установке и аварийному ремонту на месте и особенно подходит для сложных условий, таких как автономные полевые площадки и опасные взрывоопасные среды.

Вопрос: Является ли источник питания взаимозаменяемым?

О: Эта серия продуктов поддерживает взаимозаменяемые гидравлические, электрические, пневматические и сервосиловые модули. Гибкие конфигурации мощности позволяют выбирать двигатели или приводы двигателей с разным напряжением в соответствии с региональными и местными условиями, что делает их применимыми для автономных полевых операций.

Вопрос: О качестве обработки и услугах на заказ?

Ответ: Он обеспечивает высокую производительность съема материала и высокую эффективность за счет встроенной резки и снятия фасок. Готовые концы трубгладкая, без заусенцев и искажений. Различные углы фаски могут быть достигнуты путем смены фрез. Для удовлетворения особых требований к обработке доступны специальные нестандартные размеры и специальные профили фасок.
