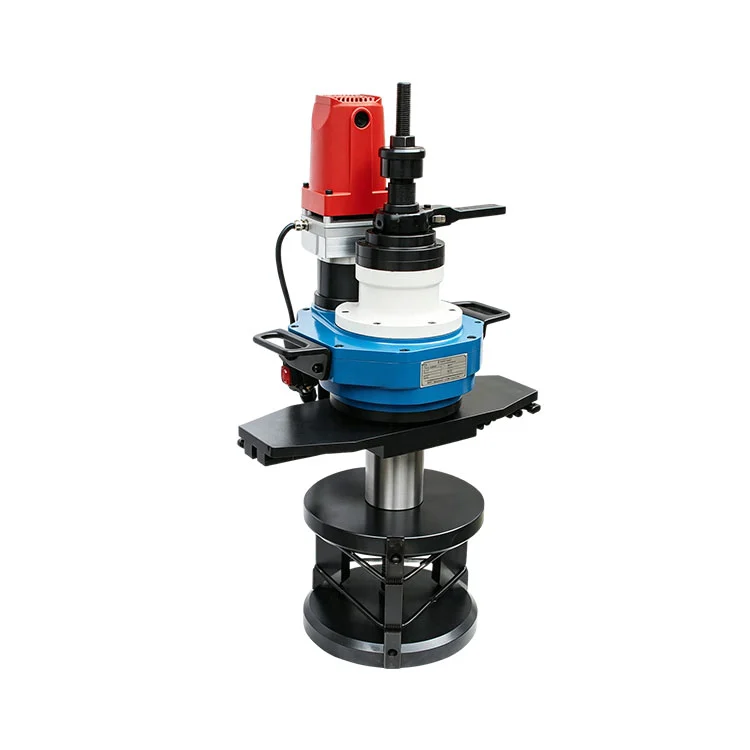

Устройство для снятия фаски с внутренним диаметром

Устройство для снятия фаски с внутреннего диаметра представляет собой портативное устройство для обработки на месте. Подходит для труб диаметром273-426 ммс толщиной стенки≤15 мм. Благодаря быстроразъемной вставке с внутренним расширением и многоточечному зажиму на внешней стенке он обеспечивает быстрый зажим в любом положении трубопровода с регулировкой с помощью одного гаечного ключа. Благодаря ручной подаче с храповым механизмом и холодной обработке он обеспечивает резку без деформаций и заусенцев. Он поддерживает фаски типа V/I/U для монтажа труб и аварийного ремонта в различных отраслях.

Основные функции

Простая установка и эксплуатация

Благодаря быстроразъемной конструкции с внутренним расширением в сочетании с многоточечным зажимом на внешней стенке станок для снятия фасок с внутренним диаметром обеспечивает быстрый зажим в любом положении трубопровода. Крепежные компоненты легко отрегулировать с помощью только одного гаечного ключа. Компактный и легкий, он обеспечивает выдающуюся производительность при работе с трубами большого диаметра на месте.

Превосходная производительность обработки

Полная холодная обработка сохраняет первоначальные свойства материала труб. Ручная подача с храповым механизмом обеспечивает высокую эффективность и высокое качество результатов. Резцы вращаются, а труба остается неподвижной, что повышает безопасность. Он производитбез деформаций, без заусенцев, чистый срездля качественной сварки. Нестандартные фаски, включаяU-образный скос, одинарный V-образный скос и J-образный скосдоступны. Диапазон обработки:Диаметр трубы 273-426 ммс гибким выбором модели.

Широкая совместимость

Работает с углеродистой сталью, нержавеющей сталью, легированной сталью, пластиком, медью, латунью, алюминием, титаном и многим другим. Он обеспечивает безопасную и быструю обработку фасок труб, сосудов под давлением и парогенераторов. Несколько вариантов электропитания: двигатель с разным напряжением или привод от двигателя, поддерживающий автономные полевые работы.

Универсальное промышленное применение

Широко применяется в нефтяной, нефтехимической, газовой, пищевой, котельной, фармацевтической, атомной энергетике и строительстве объектов для проектов по монтажу труб и аварийному ремонту.

Технические характеристики

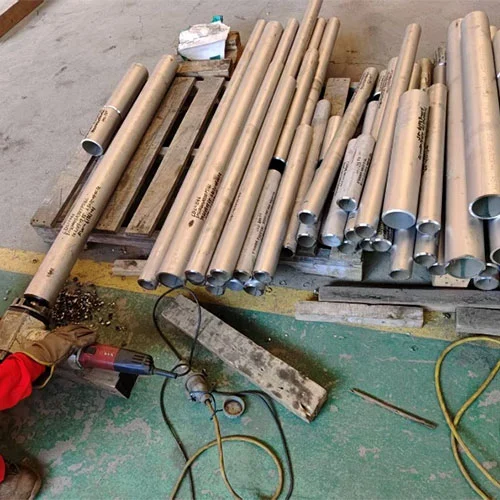

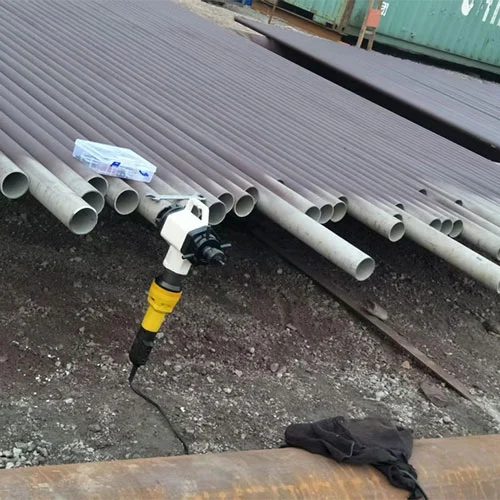

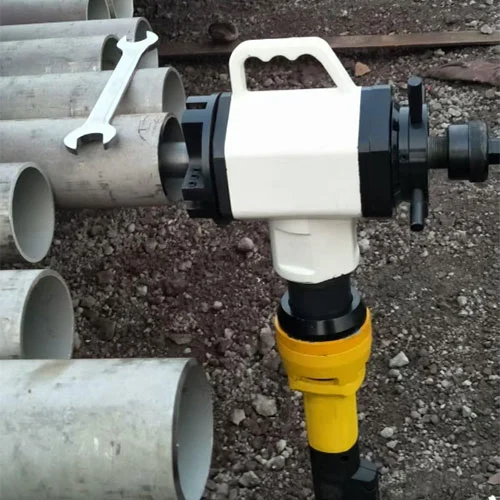

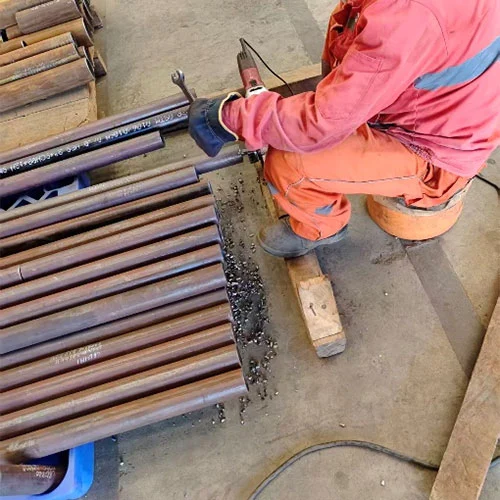

Инженерный кейс

Часто задаваемые вопросы

Вопрос: Каковы возможности обработки и сценарии применения станка для снятия фасок с внутренним диаметром ND-426?

Ответ: Устройство для снятия фасок с внутренним диаметром обеспечивает комплексные возможности подготовки кромок. Он поддерживаетV-образный, I-образный и U-образный.для удовлетворения разнообразных требований к сварочному процессу. Он обрабатывает трубы диаметром отот 273 мм до 426 ммс максимальной толщиной стенки≤15 мм. Разработанный для труб среднего диаметра, он обеспечивает стабильную и точную резку при нормальной толщине стенки. Способный снимать фаски с различных труб и заготовок, он отличается широкой адаптируемостью и надежностью, обеспечивая эффективное и удобное решение для снятия фасок.

Вопрос: А как насчет точности обработки этого оборудования?

A: Оснащен храповым механизмом ручной подачи с регулируемой скоростью подачи.0,07-0,1 мми стабильный зажимной механизм, машина обеспечивает высокоточную холодную обработку. Готовые разрезыбез деформаций и заусенцевс хорошо сформированными фасками и постоянными размерами, удовлетворяющими высоким стандартам точности сварки для нефтяной, атомной энергетики, фармацевтической и других отраслей промышленности.

Вопрос: Как устанавливается и закрепляется оборудование?

A: Устройство монтируется на внешней стенке трубы с помощью многоточечного зажима. Оснащенный быстроразъемной конструкцией внутреннего расширения, он может быть установлен в любом месте трубопровода для быстрой и легкой установки и снятия.

Вопрос: Каковы меры предосторожности при обслуживании оборудования?

О: Очищайте металлическую стружку и мусор после каждого использования. Регулярно наносите смазку на скользящие, храповые компоненты и компоненты внутреннего расширения. Своевременно заменяйте изношенные фрезы. Перед работой проверьте затяжку болтов и зажимных блоков. Храните машину в сухом и хорошо проветриваемом месте для защиты от ржавчины. Не превышайте номинальные характеристики и не применяйте грубую силу.

Руководство по установке и эксплуатации

Установка

1.Очистите конец трубы, чтобы удалить сварочный шлак, заусенцы и мусор. Убедитесь, что диаметр трубы и толщина стенки находятся в пределах номинального диапазона машины.

2.Поместите устройство для снятия фасок с внутренним диаметром на внешнюю стенку трубы и расположите его с помощью быстро вставной конструкции с внутренним расширением, затем активируйте многоточечный зажим внешней стенки.

3.Затяните крепеж прилагаемым гаечным ключом, чтобы обеспечить надежный зажим без люфта.

4.Втяните блок подачи с храповым механизмом, чтобы ножи не касались торца трубы.

5.Включите питание для пробного запуска на холостом ходу, проверьте, нет ли постороннего шума или помех.

Операция

1.Держите трубу надежно закрепленной; во время работы держитесь подальше от вращающегося режущего диска.

2.Применяйте ручную подачу с храповым механизмом с небольшими резами за проход, контролируемую скорость подачи:0,07-0,1 мм.

3.Прекратите подачу, как только будет достигнут целевой размер фаски, затем отведите фрезы от заготовки.

4.Отключите источник питания. После полной остановки фрез ослабьте зажим и снимите станок.

Важные примечания

1.Устройство для снятия фасок с внутренним диаметром использует принцип холодной обработки: фрезы вращаются, а труба остается неподвижной.Обратное вращение запрещено.

2.Никогда не работайте сверх номинального диаметра и толщины стенки.

3.Удаляйте металлическую стружку после работы и выполняйте регулярную смазку и техническое обслуживание.
