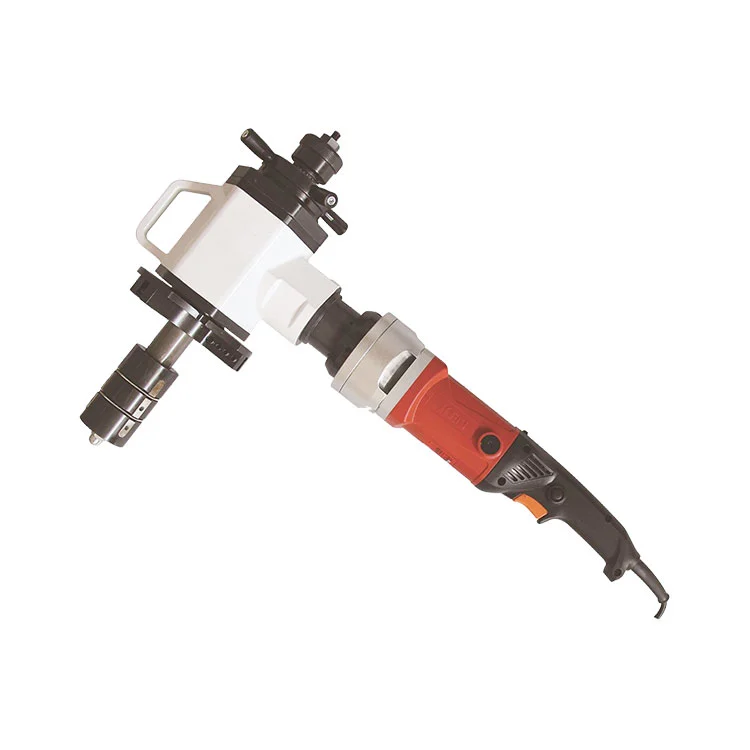

Машина для подготовки концов труб с установленным внутренним диаметром

Эта машина для подготовки концов труб, монтируемая по внутреннему диаметру, разработана и изготовлена ​​на основе многолетних исследований рынка. Оснащенный инновационными механизмами сокращения, расширения, зажима и подачи, агрегат имеет прочную конструкцию и превосходную портативность. Он подходит для труб диаметром от 65 мм до 159 мм с максимальной обрабатываемой толщиной стенки 15 мм. Широко применяемый станок позволяет эффективно резать и снимать фаски на металлических трубах, таких как углеродистая, нержавеющая и легированная сталь.

Преимущества продукта

Компактный и удобный

Машина для подготовки концов труб, монтируемая по внутреннему диаметру, легкая, ее легко транспортировать и переносить, а также она подходит для работы на трубопроводах большого диаметра. Внутренняя расширяющаяся система зажима легко фиксирует заготовки. Быстрая регулировка достижима с помощью ключа только одного размера.

Безопасный и Премиум

Труба остается неподвижной, в то время как режущие инструменты вращаются для снятия фаски, что обеспечивает высокую эксплуатационную безопасность. Механически обработанные пропилы не имеют деформаций, заусенцев и всегда чистые, что идеально подходит для выполнения требований сварки высокого качества.

Универсальная мощность

Доступны несколько вариантов мощности. Двигательные агрегаты с разным напряжением соответствуют различным региональным условиям; Версии с приводом от двигателя поддерживают работу в полевых условиях без источника питания.

Широкая совместимость

Поддерживает обработку труб из различных материалов: пластика, меди, латуни, железа, углеродистой стали, алюминия, высококачественной стали, нержавеющей стали премиум-класса и титана.

Технические характеристики

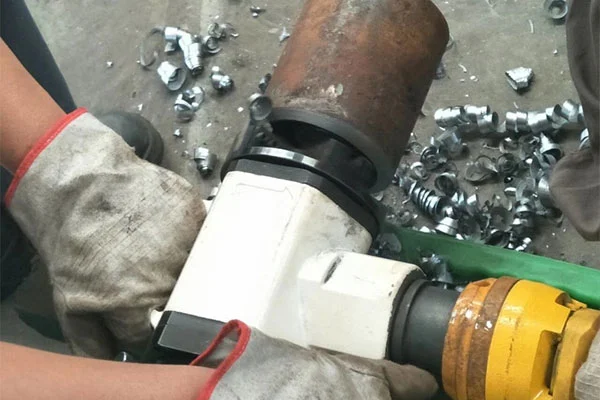

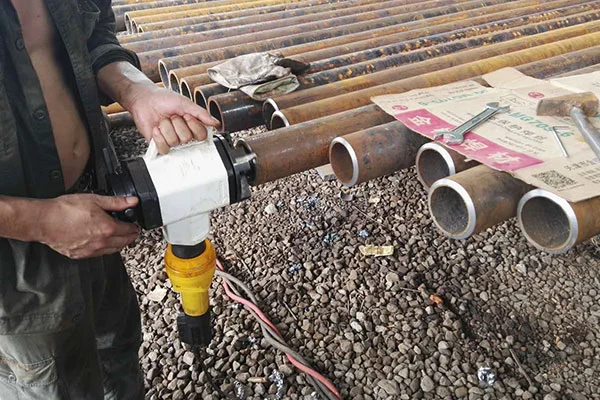

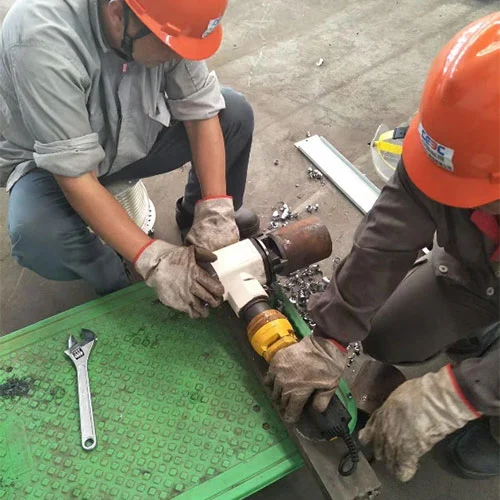

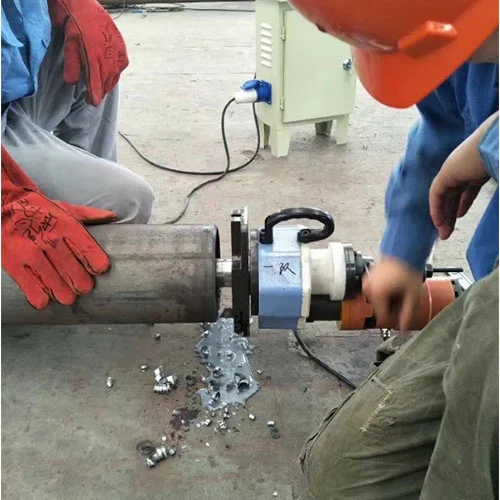

Инженерный кейс

Технические стандарты

Для машины для подготовки концов труб, смонтированной по внутреннему диаметру (проектирование, производство) и ее запасных частей, в дополнение к техническим параметрам и требованиям, указанным в спецификации, должны соблюдаться последние издания национальных стандартов (GB), отраслевых стандартов (JB, DL…) и международных стандартов (SI, ANSI, ASME, AWS, API, DIN, ISO). Стандарты, применяемые при проектировании и производстве продукции, перечислены ниже:

Общие правила строительства и приемки установки механического оборудования GB50231 98

Руководство по проектированию безопасности электрооборудования GB4064, 1983 г.

Безопасность машин. Электрическое оборудование машин GB 5226.1 2002 г.

Маркировка изолированных проводников GB4884 85

Кодекс приемки качества строительства стальных конструкций GB 50205 2002 г.

Правила проектирования стальных конструкций GB 50017, 2003 г.

Стандарт производства технологических трубопроводов: ASTM B31.3.

Международные стандарты (SI, ANSI, AWS, API, DIN, ISO)

Техническая документация

Требования к документации

Все поставляемые чертежи и техническая документация для машины для подготовки концов труб, монтируемой по внутреннему диаметру, должны соответствовать применимым международным или национальным стандартам и спецификациям. SI (международная система единиц) должна использоваться для всех единиц в программном обеспечении и чертежах, связанных с оборудованием машины. Вся документация должна быть предоставлена ​​на китайском языке.

Документация

Один комплект полной документации на бумажном носителе и одна электронная копия.

Объем документа

Упаковочный лист (включая запасные части и аксессуары, поставляемые в комплекте с оборудованием)

Руководство по эксплуатации оборудования, сертификат соответствия, гарантийный талон и правила эксплуатации.

Электрические схемы, схемы подключения клемм, механические чертежи, гидравлические схемы и фундаментные чертежи оборудования

Руководства по эксплуатации и сертификаты соответствия на ключевые компоненты, поставляемые на аутсорсинг.

Часто задаваемые вопросы

Вопрос: Каковы основные параметры этой машины для снятия фасок с внутренним расширением?

A: Этот станок для подготовки концов труб, установленный по внутреннему диаметру, может обрабатывать фаски различных форм, такие как V-тип, I-тип и U-тип, которые могут полностью удовлетворить требования различных сварочных процессов и удовлетворить требования к обработке фасок в различных рабочих условиях. Диапазон диаметров обрабатывающих труб оборудования составляет 65-159 мм, максимальная толщина обрабатываемых стенок может достигать 15 мм, а скорость вращения режущей головки составляет 35 об/мин.

Вопрос: Каковы особенности технологии обработки?

A: Он использует полный процесс холодной обработки без изменения свойств материала трубы. Ручная подача с храповым механизмом обеспечивает высокую эффективность и превосходное качество обработки. Внутренняя расширяющаяся конструкция быстрого подключения обеспечивает быстрый монтаж в любом месте трубопровода.

В: Какие заготовки он может обрабатывать?

A: Он выполняет резку и снятие фасок на трубах из углеродистой, нержавеющей, легированной стали и других металлических трубах. Он также обеспечивает безопасную и быструю резку труб, сосудов под давлением и парогенераторов различных характеристик.

Вопрос: Где применяется эта машина?

A: Широко используется для установки труб и аварийного ремонта в нефтяной, нефтехимической, газовой, пищевой, котельной, фармацевтической, атомной энергетике и строительстве объектов. Легкий и портативный, он демонстрирует выдающиеся преимущества при резке большого диаметра на месте.
