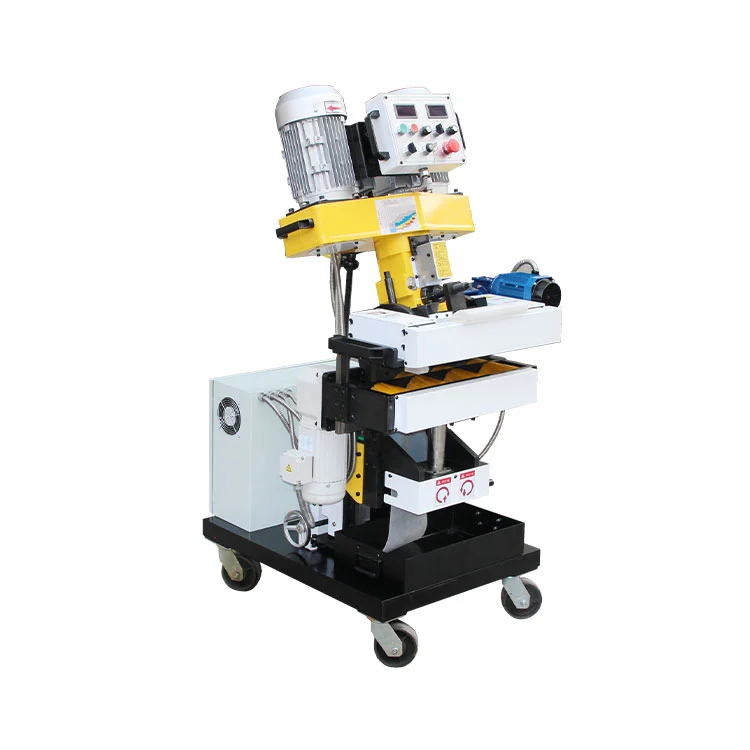

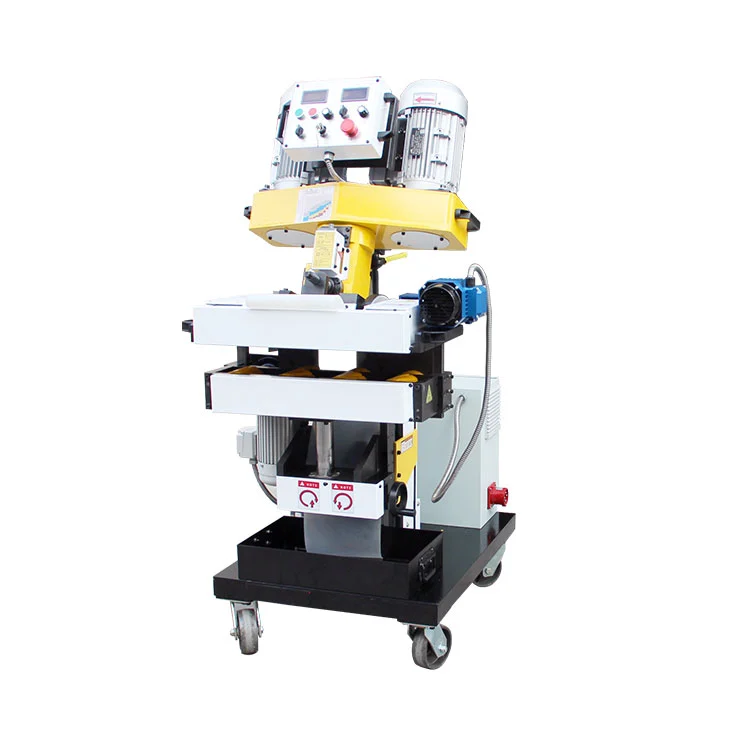

Автоматическая машина для снятия фасок с пластин

Автоматический станок для снятия фасок с металлических пластин предназначен для снятия фасок с металлических пластин перед сваркой.Регулируемый угол скоса 0°-90°. Однопроходная фаска:0-30 мм, максимум100 ммза счет многопроходной резки. Он обеспечивает легкую регулировку угла, экологичность работы, точную геометрию фаски и гладкую обработанную поверхность, что превосходно подходит для обработки нержавеющей стали.

Особенности продукта

Система двойного привода

Этот автоматический станок для снятия фаски использует двойной стандарт IEC.3000 Вттрехфазные асинхронные двигатели переменного тока в паре с ортогональной осью IEC800 Втвысокомоментный тихоходный редуктор. Мощная мощность и жесткая рама обеспечивают стабильную резку толстых листов без вибрации.

Высокоточная обработка фасок

1,5 ммпошаговая регулировка глубины фаски,0°-90°регулируемый угол скоса. Скорость передвижения:0-1,2 м/мин, скорость режущей головки:800 об/мин. Применимая толщина пластины:8-100 мм; однопроходная фаска0-30 мм, макс. скос100 мм. Гибкая настройка угла и простая смена инструмента.

Простота эксплуатации и мобильность

Самоходное перемещение с регулируемой частотой, ручное толкание не требуется. Самозатягивающийся зажим предотвращает соскальзывание края. Встроенный цилиндр для автоподъема, износостойкие ролики из полиэстера, универсальные алюминиевые колеса для различных условий площадки. Экономичный маховик, компактная компоновка, централизованный сбор стружки.

Безопасный и прочный

Усиленный электрошкаф сВзрывозащита IP54, изоляция кабеля класса F и защита от повышения температуры класса B. Промышленные компоненты с защитой от перегрузки, авиационными разъемами, переключателем прямого/обратного хода, старт-стоп одним касанием и визуальной панелью HMI для полного спектра мер безопасности.

Основной режим скоса

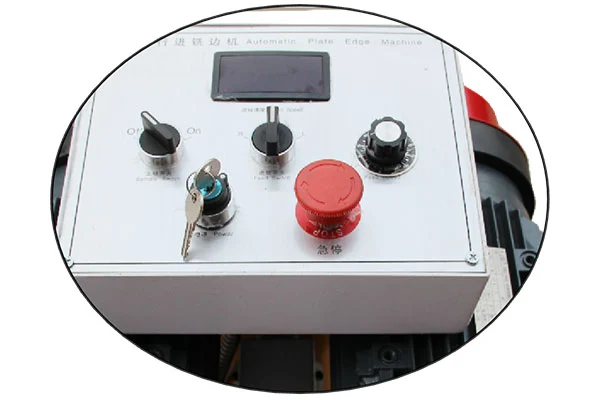

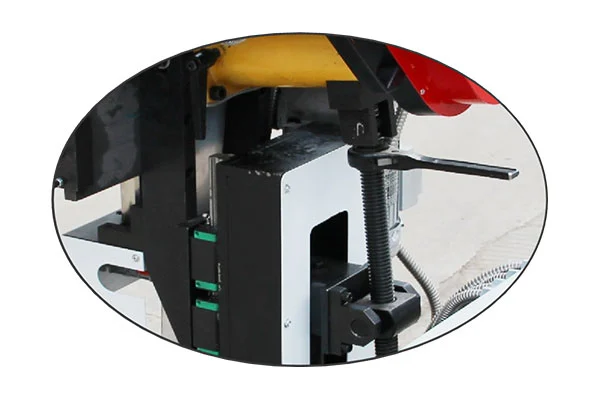

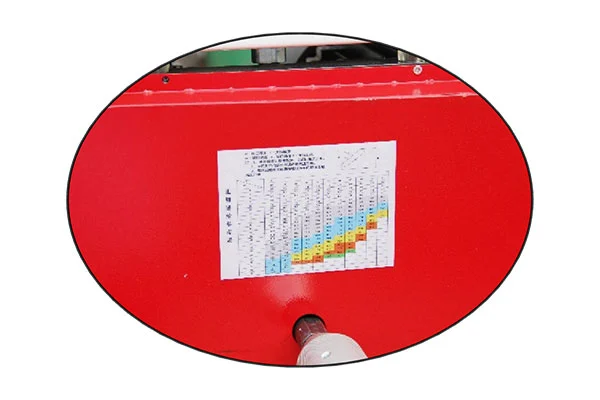

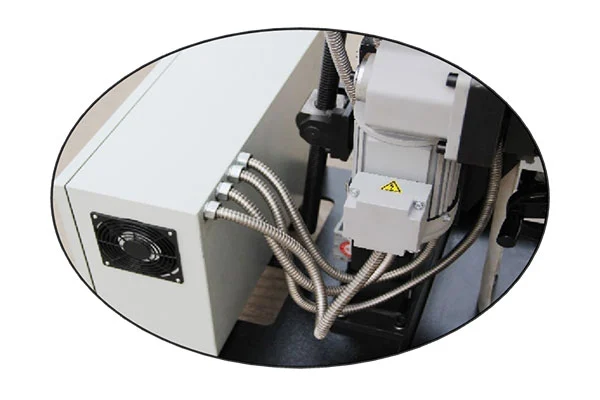

Подробные виды

Технические параметры

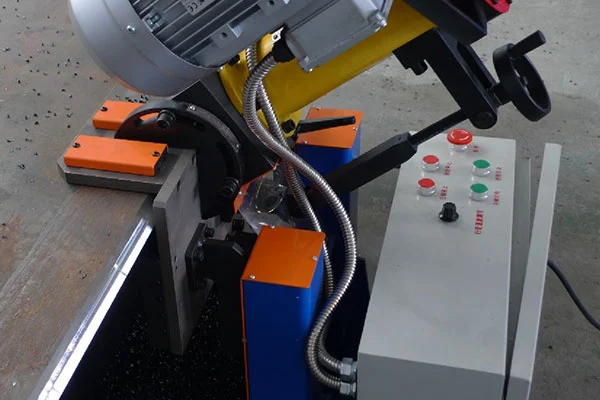

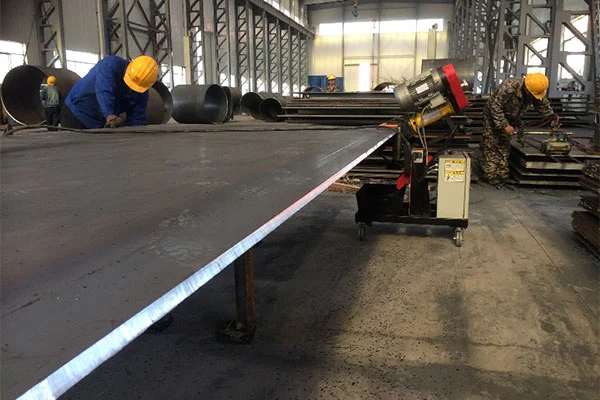

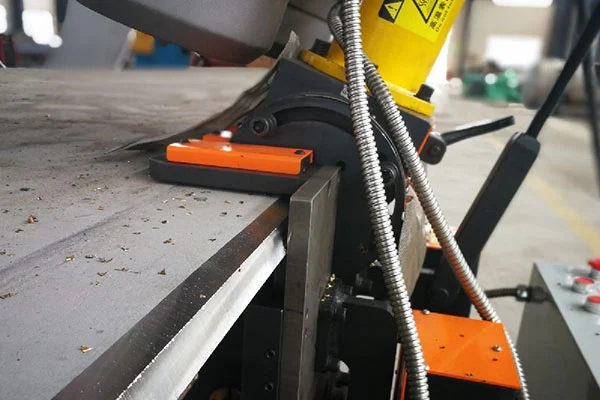

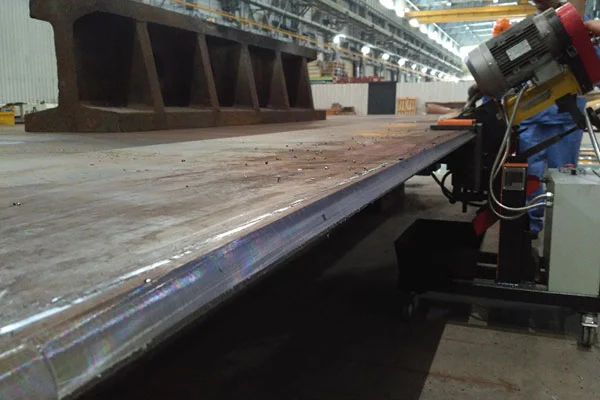

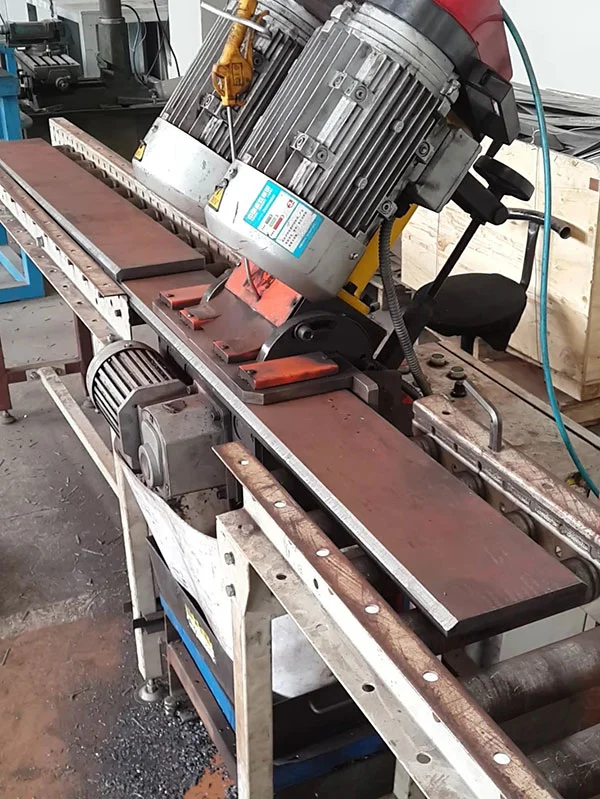

Случаи применения на месте

Технические стандарты

Для автоматического станка для снятия фаски (проектирование, производство) и его запасных частей, помимо технических параметров и требований, указанных в спецификации, должны соблюдаться последние издания национальных стандартов (GB), отраслевых стандартов (JB, DL...) и международных стандартов (SI, ANSI, ASME, AWS, API, DIN, ISO). Стандарты, применяемые при проектировании и производстве продукции, перечислены ниже:

Общие правила строительства и приемки установки механического оборудования GB50231-98

Руководство по проектированию безопасности электрооборудования GB4064-1983

Безопасность машин. Электрооборудование машин GB 5226.1-2002.

Маркировка изолированных проводников GB4884-85

Кодекс приемки качества строительства стальных конструкций GB 50205-2002

Правила проектирования стальных конструкций GB 50017-2003

Стандарт производства технологических трубопроводов: ASTM B31.3.

Международные стандарты (SI, ANSI, AWS, API, DIN, ISO)

Адаптивность операционной среды

Автоматический станок для снятия фаски с превосходной адаптируемостью к окружающей среде и может стабильно работать в различных нормальных рабочих условиях. Он может выдерживать определенные колебания температуры и влажности, а также незначительные вибрации, гарантируя, что внешние факторы не ухудшат его производительность и срок службы при нормальных условиях эксплуатации. Между тем, его структурная конструкция, выбор материалов и меры защиты совместимы с условиями установки на месте, что гарантирует безопасную и надежную долгосрочную эксплуатацию.

Источник питания:380 В, 50 Гц

Высота:< 1000 м

Температура окружающей среды:0–45°C (в помещении)

Относительная влажность:Максимальная среднесуточная относительная влажность 90 %.

Сейсмическая интенсивность:Не выше VII класса.

Часто задаваемые вопросы

Вопрос: Каков диапазон снятия фаски у станка?

A: Диапазон фасок за один проход:С0-С30ммдля стандартных заготовок. Многопроходная обработка обеспечивает макс.С100 мм, предлагая высокую гибкость для различных приложений.

Вопрос: Какова конфигурация инструмента и преимущества кромкофрезерного станка ZM-100?

A: Оснащен сменной торцевой фрезой и7 твердосплавных пластин со стандартным покрытием. Длительный срок службы, низкая стоимость расходных материалов. Пластины быстросменные, что упрощает обслуживание и обеспечивает высокую экономическую эффективность.

Вопрос: Каков процесс обработки и преимущества применения ZM-100?

A: Применяется холодное фрезерование с автоматическим перемещением и подачей для обработки фасок/фасок. Предназначен для снятия фасок с различных металлических пластин перед сваркой и обеспечивает превосходную производительность при обработке нержавеющей стали.

Вопрос: Соответствует ли ZM-100 высоким стандартам сварки и неразрушающего контроля?

A: Автоматический станок для снятия фасок с пластин производит точные, равномерные фаски в соответствии со стандартами.Стандарты сварки класса II и выше. Обеспечивает равномерный проплавление сварного шва и сводит к минимуму дефекты сварки. Готовые фаски проходят все общие испытания неразрушающим контролем, чтобы удовлетворить требованиям контроля, приемки и строительства на объекте.
