Кромкофрезерный станок для стальной пластины

Кромкофрезерный станок для стальной пластины подходит для обработки черных металлов, таких как углеродистая сталь и чугун, а также цветных металлов, включая нержавеющую сталь, титан и композитные материалы. Он имеет диапазон углов скоса0°-90°и регулируемая скорость перемещения с переменной частотой отот 0 до 1200 мм/мин. Скорость снятия фаски обратно пропорциональна глубине резания. Машина отличается простотой эксплуатации и компактной конструкцией.

Особенности продукта

Мощность двух двигателей

Кромкофрезерный станок для стальных листов оснащен двойным3000 ВтГлавные двигатели трехфазного асинхронного переменного тока. Соответствует стандарту IEC400 Втвысокомоментный тихоходный прямоугольный редуктор и частотно-регулируемый привод хода. Жесткая рама позволяет выполнять обработку без вибрации и обеспечивать стабильную и высокую производительность.

Прецизионное скашивание фасок

Точная настройка глубины фаски1,5 мм на шаг; регулируемый угол скоса0°-90°. Скорость режущего диска:800 об/мин/мин, скорость движения:0-1,2 м/мин. Толщина зажимной пластины:5-80 мм. Однопроходная фаска:0-20 мм, макс. скос:45 мм. Высота зажима:820-860 мм. Экономичное ручное колесо.

Интеллектуальная работа

Самоходная конструкция, не требуется ручное толкание или удерживание. Самозажимной механизм предотвращает соскальзывание края. Встроенный пневмоцилиндр с автоподъемником, износостойкие полиуретановые ролики и универсальные алюминиевые колеса подходят для различных условий эксплуатации. Быстрая смена инструмента, централизованный сбор стружки, простота перемещения и небольшая занимаемая площадь.

Безопасное и умное управление

Электрический шкаф повышенной безопасности сСтепень взрывозащиты IP54. Изоляция кабеля класса F и защита от повышения температуры класса B. Компоненты промышленного класса с защитой от перегрузки. Оснащен авиационными вилками, переключателем прямого/обратного хода двигателя, ручкой запуска и остановки одним касанием и визуальной панелью HMI для надежной мультизащиты.

Основной режим скоса

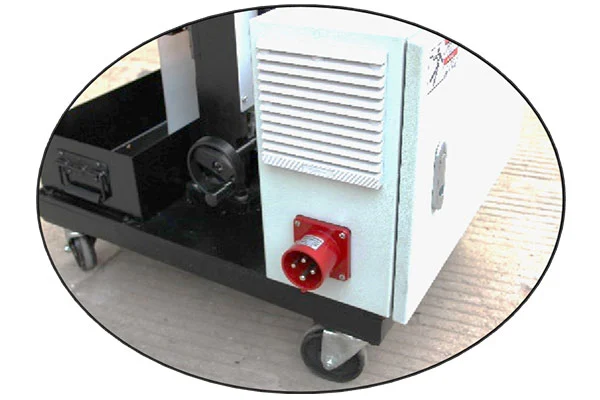

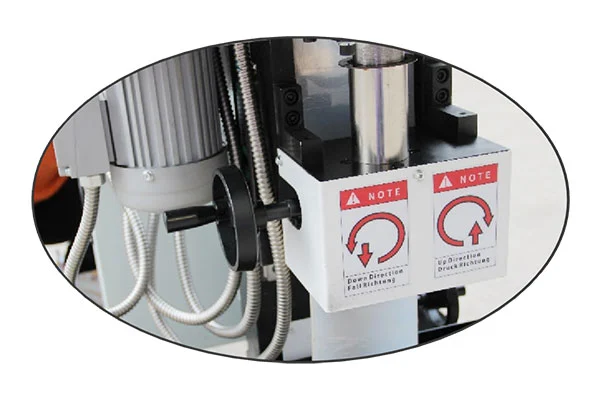

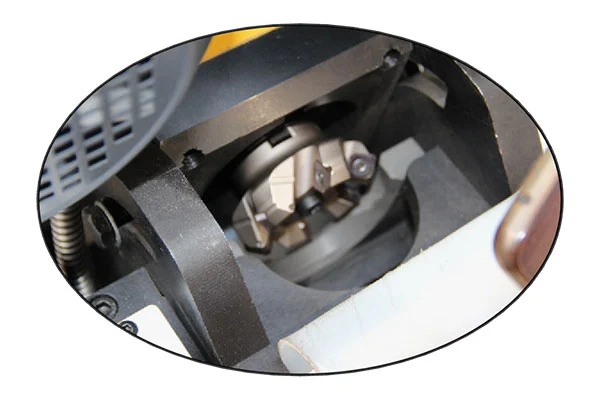

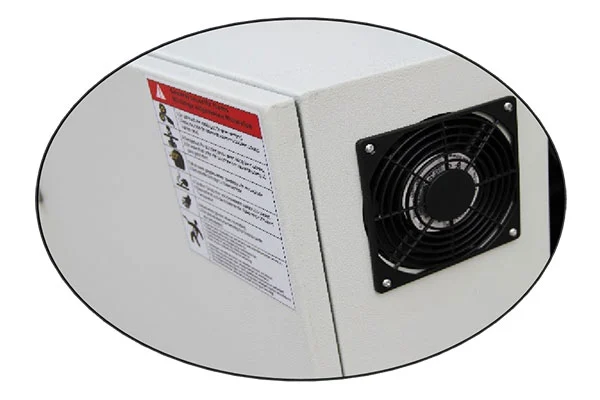

Подробные виды

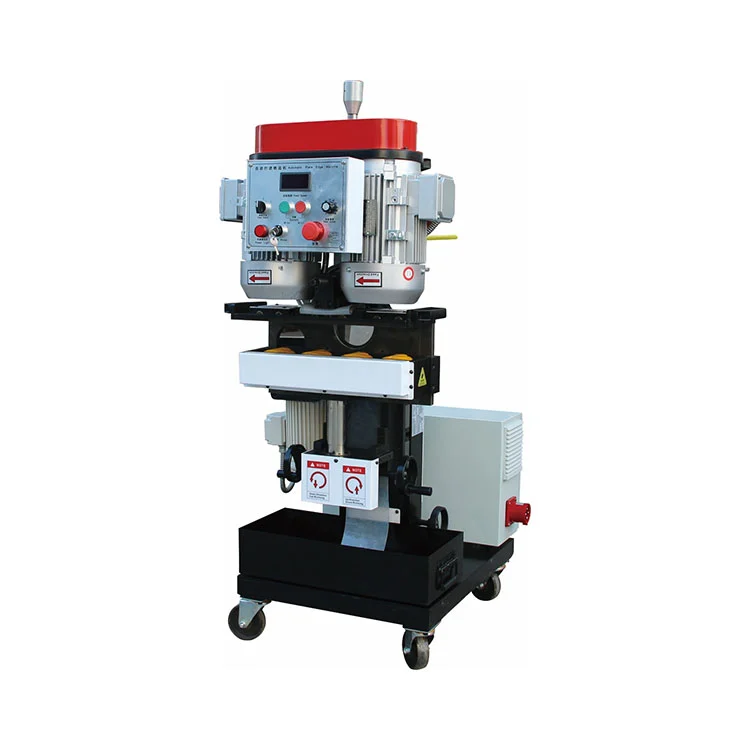

Кромкофрезерный станок ZM-90 для стальной пластины

Технические характеристики

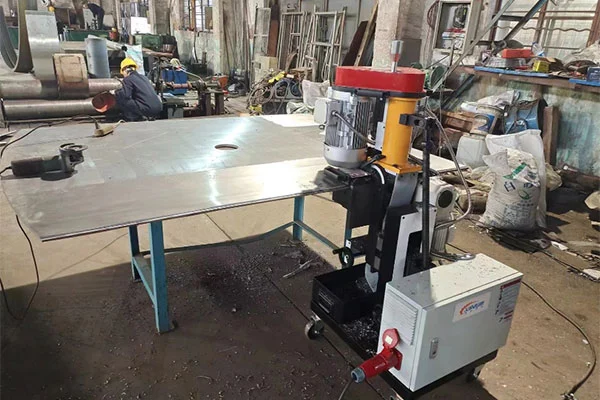

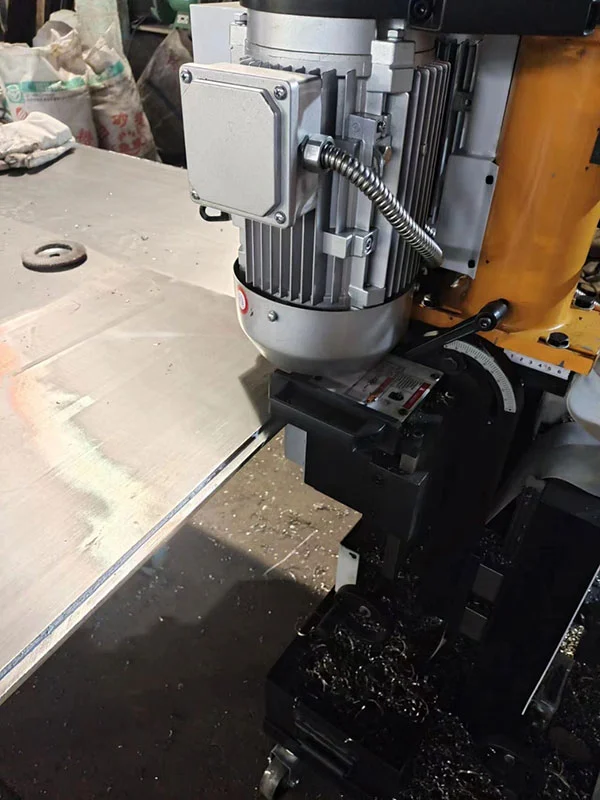

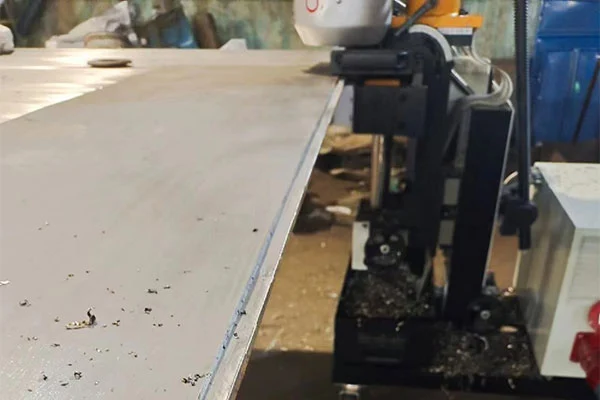

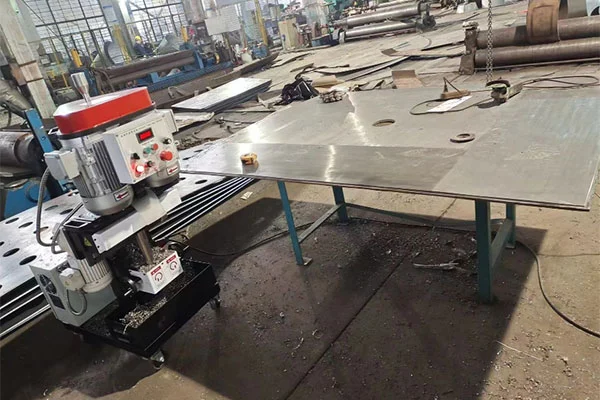

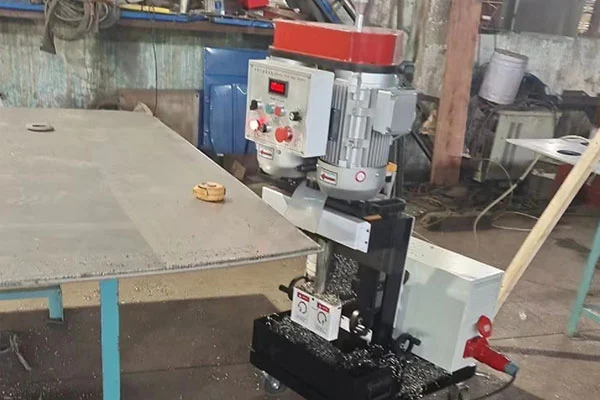

Случаи применения на месте

Этапы работы

1. Подготовка:Наденьте защитное снаряжение, проверьте режущие лезвия и направление вращения оборудования, уложите стальные пластины ровно и освободите путь движения.

2. Настройка параметров:Установите и зафиксируйте необходимый угол фаски, настройте глубину резания в соответствии с таблицей параметров и откалибруйте верхний прижимной ролик так, чтобы он находился заподлицо с поверхностью листа.

3. Обработка:Прикрепите направляющую пластину близко к краю стальной пластины, электрически зажмите заготовку, запустите главный шпиндель и активируйте автоматическое перемещение. Контролировать условия резания на протяжении всей работы; Немедленно выключите машину, если возникнет необычный шум.

4. Завершение:Удалите железную стружку после обработки, отключите питание и уберите кабели, а также правильно уложите оборудование.

Часто задаваемые вопросы

Вопрос: Какие типы фасок поддерживает станок и каковы особенности его работы?

A: Этот кромкофрезерный станок для опор из стальных пластин.K-тип, V-тип, Y-тип и фаска на передней стороне, с функциями автоматического перемещения и автоматической подачи.

Вопрос: Какова производительность обработки скошенной поверхности?

A: Количественная регулировка подачи и отвода инструмента. Однопроходная фаска:С0-20 мм; многопроходная обработка доС56 мм.

Вопрос: А как насчет размеров заготовки и диапазона регулировки угла?

A: Минимальный размер заготовки≥200×80 мм (Д×Ш), нет верхнего ограничения размера. Бесступенчатая регулировка угла скоса отот α0° до α90°.

Вопрос: Какие режимы работы доступны для больших и маленьких заготовок?

A: Для больших листов кромкофрезерный станок для стальных листов автоматически перемещается вдоль края листа для снятия фаски с автоматическим зажимом, чтобы предотвратить проскальзывание края. Для небольших листов станок остается неподвижным, в то время как лист автоматически подается для обработки фасок.
